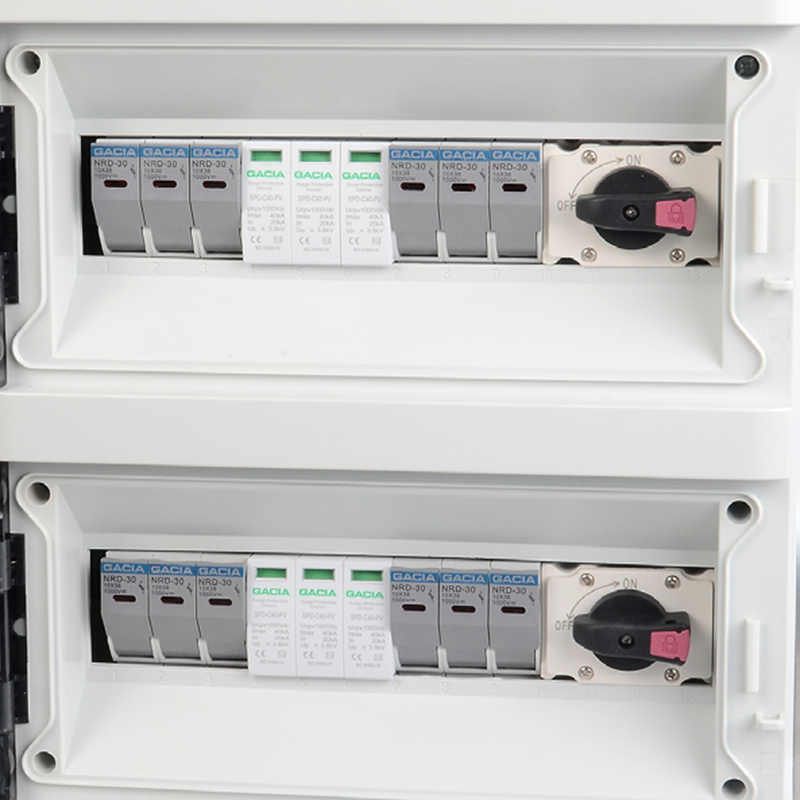

SCBP-6/2 Série SCBP Boîtier de combinaison photovoltaïque 6 entrées 2 sorties 1000 V CC avec sectionneur CC

Conçue spécifiquement pour les systèmes photovoltaïques, cette solution combine un protecteur de surtension et un isolateur pour assurer une isolation efficace, une prévention des fuites et une mise à la terre fiable.

Intégrant un parafoudre CC de type 2 (SPD-T2-DC/3P), il supporte une tension de 1 000 V et absorbe jusqu’à 40 kA, conformément à la norme IEC/EN 61643-31. Le fusible CC (NRD-30) fonctionne sous 1 000 V, offre un indicateur d’état LED en option et utilise un fusible de 10 × 38 mm et de 16 A pour une maintenance aisée. Le sectionneur CC (GAC PV-32) assure une isolation sécurisée de 1 200 V et une capacité de 32 A.

    Contactez-nous

    Caractéristiques principales

    • Sécurité globale du système

      - Isolation coordonnée et protection contre les surtensions

      - Contrôle des fuites dans les champs photovoltaïques

      - Un ancrage fiable pour la sécurité opérationnelle

    • Défense robuste contre les surtensions

      - Parafoudre 1000 V CC

      - Supporte les surtensions jusqu'à 40 kA

      - Certifié IEC/EN 61643-31

    • Composants conviviaux et sécurisés

      - Fusible CC avec indicateur LED optionnel

      - Fusible standard 10×38 mm, 16 A

      - Interrupteur-sectionneur 1200 V, 32 A

    Caractéristiques techniques

    Général Enceinte
    Saisir 6 cordes Matériel PC
    Sortir 2 cordes Degré de protection IP65
    Tension maximale 1000 V Impacts IK09
    Courant de court-circuit CC maximal par entrée 16A (Modifiable) Entrée de câble Presse-étoupe PG09, 2,5-16 mm2
    Sortie de courant maximale 32A presse-étoupe pour câble de sortie PG21, 2,5-16 mm2
    Environnement
    Température de fonctionnement -20℃ à +60℃ Altitude 2000M
    Humidité 99% Installation Fixation murale

    Télécharger

    Catalogue
    PDFjmg
    Boîtier de combinaison PV.pdf
    icône de téléchargement

    FAQ

    • Q1 : Pourquoi la LED optionnelle sur le fusible CC constitue-t-elle un avantage opérationnel ?

    • Q2 : Comment la combinaison d'un parafoudre, d'un fusible et d'un sectionneur simplifie-t-elle l'installation ?

    • Q3 : Peut-il s'adapter aux installations photovoltaïques de petite et de grande envergure ?
