SCBP-4/2 Série SCBP 4 entrées 2 sorties 500 V CC/1000 V CC Boîtier de combinaison photovoltaïque avec disjoncteur CC

Pour les installations photovoltaïques solaires à 4 chaînes, ce boîtier de chaîne CC certifié IP65 assure une protection fiable contre les surtensions et les surcharges côté CC.

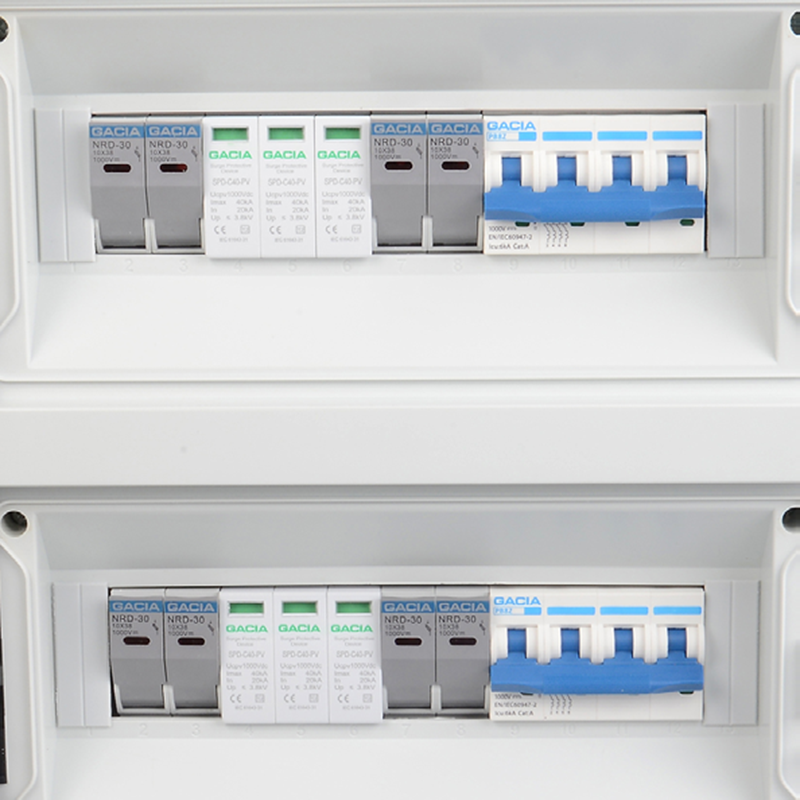

Ce dispositif intègre un disjoncteur CC PB8Z-63, conforme aux normes IEC 60947-2 PV et CC, offrant une protection fiable contre les surcharges et les courts-circuits. Sa conception sans polarité simplifie le câblage. Un parafoudre CC de type 2 (SPD-T2-DC/3P) supporte une tension de fonctionnement maximale de 1 000 V et un courant de décharge de 40 kA, conformément à la norme IEC/EN 61643-31 de type 2. Le fusible CC (NRD-30) supporte une tension de 1 000 V, dispose d'un indicateur LED optionnel et utilise un fusible de 10 × 38 mm et de 16 A pour une maintenance rapide et un remplacement en toute sécurité.

    Contactez-nous

    Caractéristiques principales

    • Protection contre les surtensions haute capacité

      - Absorbe jusqu'à 40 kA pour protéger le système photovoltaïque

      - Prend en charge un fonctionnement à 1000 V pour les tensions PV standard

      - Certifié IEC/EN 61643-31 Type 2 pour une protection fiable contre les surtensions

    • Protection robuste contre les surcharges et les courts-circuits

      - Assure une protection fiable contre les surcharges

      - Interrompt rapidement les courants de court-circuit pour éviter les dommages

      - La conception sans polarité simplifie le câblage et réduit les erreurs

    • Maintenance facile et fiabilité opérationnelle

      - Le voyant LED permet une détection instantanée des pannes

      - Le fusible 10×38 mm 16 A permet un remplacement rapide

      - Conçu pour un fonctionnement sous 1000 V pour des performances stables

    Caractéristiques techniques

    Général Enceinte
    Saisir Matériel PC
    Sortir 2 cordes Degré de protection IP65
    Tension maximale 500 V 1000 V Impacts IK09
    Courant de court-circuit CC maximal par entrée 25A/25A 5A/25A Entrée de câble PG09,2.5-16
    Sortie de courant maximale 63A/63A 40A/40A presse-étoupe pour câble de sortie PG21,2.5-16
    Environnement
    Température de fonctionnement Altitude 2000M
    Humidité Installation Fixation murale

    Télécharger

    Catalogue
    PDFjmg
    Boîtier de combinaison PV.pdf
    icône de téléchargement

    FAQ

    • Q1 : Puis-je identifier et remplacer rapidement un fusible grillé ?

    • Q2 : La maintenance est-elle pratique pour les opérateurs du système ?
