SCBP-4/2 Série SCBP Boîtier de combinaison photovoltaïque 4 entrées 2 sorties 1000 V CC avec sectionneur CC

Spécialement conçue pour les systèmes photovoltaïques, cette solution intègre un parafoudre et un isolateur pour assurer une isolation fiable, une protection contre les fuites et une sécurité de mise à la terre.

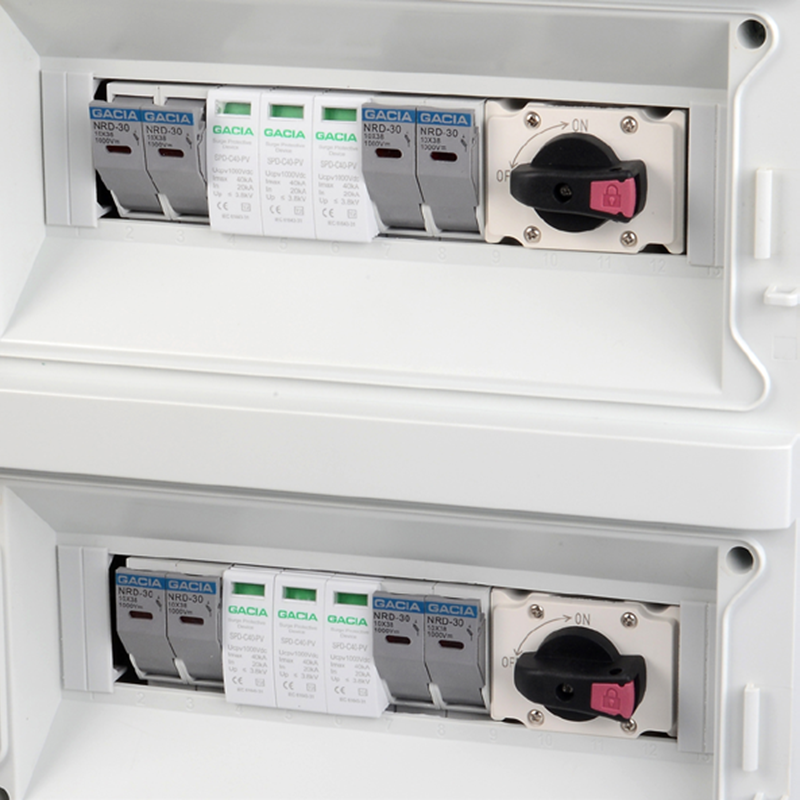

Il comprend un parafoudre CC de type 2 (SPD-T2-DC/3P) d'une tension de fonctionnement maximale de 1 000 V et d'un pouvoir de décharge de 40 kA, conforme à la norme IEC/EN 61643-31. Le fusible CC (NRD-30) fonctionne à 1 000 V, offre une indication par LED en option et utilise un fusible de 10 × 38 mm et de 16 A. Le sectionneur CC (GAC PV-32) assure une isolation sûre avec un pouvoir d'isolement de 1 200 V et un courant admissible de 32 A.

    Contactez-nous

    Caractéristiques principales

    • Sécurité globale des systèmes photovoltaïques

      - Protège contre les fuites et assure la mise à la terre

      - Assure une isolation fiable pour tous les composants

      - Intègre la protection dans un système unique

    • Protection contre les surtensions à haute énergie

      - Parafoudre 1000 V CC

      - Absorbe les surtensions jusqu'à 40 kA

      - Conforme à la norme IEC/EN 61643-31

    • Maintenance facile et fonctionnement fiable

      - Fusible 1000 V CC avec LED optionnelle pour la surveillance de l'état

      - Fusible standard 10×38 mm, 16 A pour un remplacement rapide

      - Disjoncteur avec isolation 1200 V et courant de 32 A pour un fonctionnement en toute sécurité

    Caractéristiques techniques

    Général Enceinte
    Saisir 4 cordes Matériel PC
    Sortir 2 cordes Degré de protection IP65
    Tension maximale 1000 V Impacts IK09
    Courant de court-circuit CC maximal par entrée 16A (Modifiable) Entrée de câble Presse-étoupe PG09, 2,5-16 mm2
    Sortie de courant maximale 32A presse-étoupe pour câble de sortie PG21, 2,5-16 mm2
    Environnement
    Température de fonctionnement -20℃ à +60℃ Altitude 2000M
    Humidité 99% Installation Fixation murale

    Télécharger

    Catalogue
    PDFjmg
    Boîtier de combinaison PV.pdf
    icône de téléchargement

    FAQ

    • Q1 : Comment la capacité de décharge de surtension de 40 kA aide-t-elle dans des conditions météorologiques extrêmes ?

    • Q2 : Comment cette conception intégrée simplifie-t-elle l'installation ?

    • Q3 : Pourquoi une conception spécifique aux systèmes photovoltaïques est-elle importante par rapport aux dispositifs de protection contre les surtensions génériques ?
