SCBP-2/1 Série SCBP 2 entrées 1 sortie Boîtier de combinaison photovoltaïque 1000 V CC avec sectionneur CC

Conçue pour les systèmes photovoltaïques, cette solution combine protection contre les surtensions et isolation pour assurer une isolation, une protection contre les fuites et une mise à la terre efficaces.

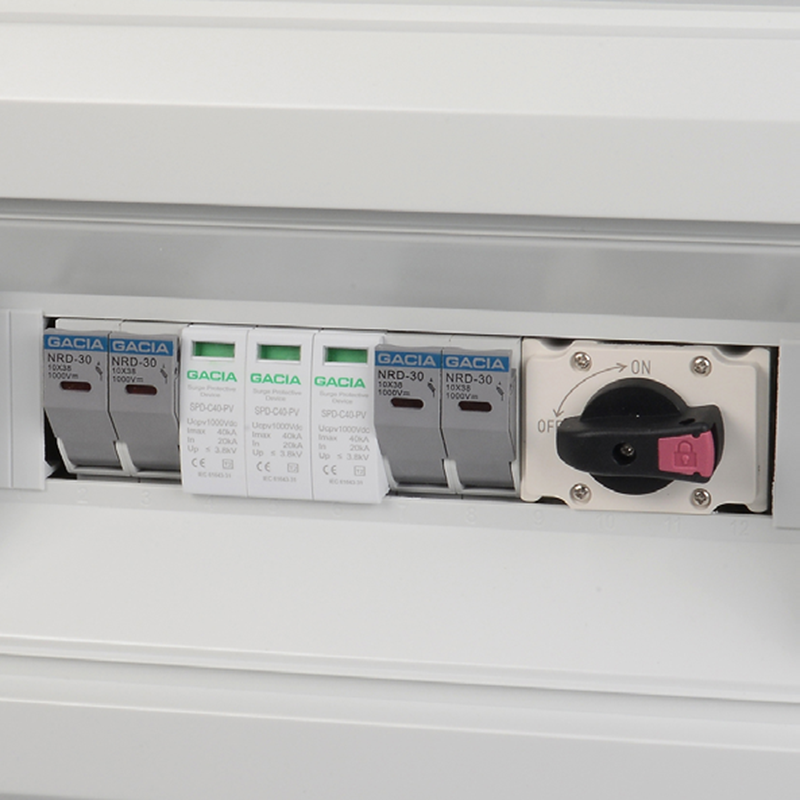

Il est équipé d'un parafoudre CC de type 2 (SPD-T2-DC/3P) de 1 000 V, avec un courant de décharge maximal de 40 kA, conforme à la norme IEC/EN 61643-31. Le fusible CC (NRD-30) fonctionne à 1 000 V, dispose d'un indicateur LED optionnel et utilise un fusible de 10 × 38 mm et de 16 A. Le sectionneur CC (GAC PV-32) assure une isolation fiable avec un pouvoir de coupure de 1 200 V et une capacité de courant de 32 A.

    Contactez-nous

    Caractéristiques principales

    • Protection intégrée pour les systèmes photovoltaïques

      - Assure l'isolation, la protection contre les fuites et la mise à la terre

      - Intègre une protection contre les surtensions et une isolation

      - Conçu sur mesure pour une utilisation avec un système photovoltaïque

    • Protection robuste contre les surtensions

      - Tension nominale de 1000 V CC

      - Capacité de surtension jusqu'à 40 kA

      - Conforme à la norme IEC/EN 61643-31 de type 2

    • Conception fiable et facile d'entretien

      Fusible 1000 V avec LED en option

      - Fusible standard 10×38 mm, 16 A

      - Isolation 1200 V, sectionneur 32 A

    Caractéristiques techniques

    Général Enceinte
    Saisir 2 cordes Matériel PC
    Sortir 1 corde Degré de protection IP65
    Tension maximale 1000 V Impacts IK09
    Courant de court-circuit CC maximal par entrée 16A (Modifiable) Entrée de câble Presse-étoupe PGO9, 2,5-16 mm2
    Sortie de courant maximale 32A presse-étoupe pour câble de sortie PG21, 2,5-16 mm2
    Environnement
    Température de fonctionnement -20℃ à +60℃ Altitude 2000M
    Humidité 99% Installation Fixation murale

    Télécharger

    Catalogue
    PDFjmg
    Boîtier de combinaison PV.pdf
    icône de téléchargement

    FAQ

    • Q1 : Pourquoi choisir un parafoudre triphasé de type 2 pour les systèmes photovoltaïques ?

    • Q2 : En quoi la conception optionnelle du fusible LED apporte-t-elle une valeur ajoutée en termes de fonctionnement ?

    • Q3 : Cette solution peut-elle simplifier l'installation pour les installateurs ?
