SCBP-2/1 Série SCBP 2 ENTRÉES 1 SORTIE Boîtier de combinaison photovoltaïque 1000 V CC avec disjoncteur CC

Optimisé pour les systèmes PV à double chaîne, ce boîtier de chaîne CC certifié IP65 offre une protection fiable contre les surtensions et les surcharges côté CC solaire.

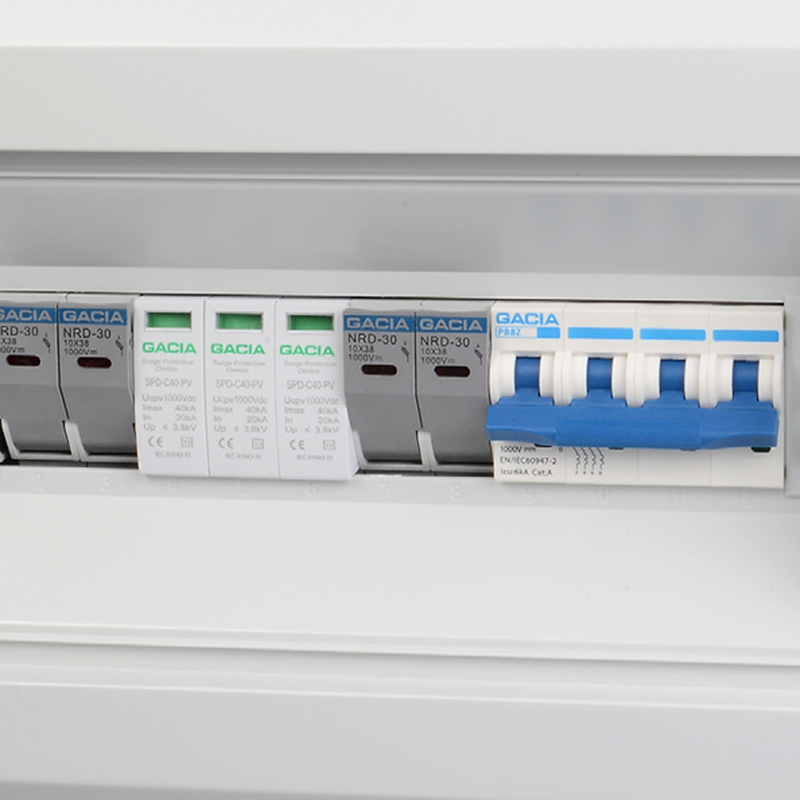

Intégrant un parafoudre CC de type 2 (SPD-T2-DC/3P), il supporte une tension de fonctionnement jusqu'à 1 000 V avec un courant de décharge maximal de 40 kA, conformément à la norme IEC/EN 61643-31 de type 2. Le fusible CC (NRD-30) fonctionne à 1 000 V, dispose d'un indicateur LED optionnel et utilise un fusible de 10 × 38 mm et de 16 A pour une maintenance aisée. Un disjoncteur CC (PB8Z-63) conforme à la norme IEC 60947-2 relative aux systèmes photovoltaïques et CC assure la protection contre les surcharges et les courts-circuits, et sa conception sans polarité simplifie le câblage.

    Contactez-nous

    Caractéristiques principales

    • Protection PV à double chaîne améliorée

      - Conçu pour les systèmes photovoltaïques à 2 chaînes

      - Assure une défense coordonnée contre les surtensions et les surcharges

      - Protège le côté CC contre les défauts

    • Défense contre les surtensions à haute capacité

      Parafoudre CC de type 2 de 40 kA

      - Conçu pour un fonctionnement sous 1000 V

      - Conforme à la norme IEC/EN 61643-31 de type 2

    • Protection et maintenance efficaces des circuits

      - Fusible CC avec indicateur LED optionnel

      - Fusible de 10 × 38 mm, 16 A pour un remplacement facile

      Disjoncteur CC avec protection contre les surcharges et les courts-circuits, conception sans polarité

    Caractéristiques techniques

    Général Enceinte
    Saisir 2 cordes Matériel PC
    Sortir 1 corde Degré de protection IP65
    Tension maximale 1000 V Impacts IK09
    Courant de court-circuit CC maximal par entrée 16A Entrée de câble PG09,2.5-16
    Sortie de courant maximale 63A presse-étoupe pour câble de sortie PG21,2.5-16
    Environnement
    Température de fonctionnement -20℃ à +60℃ Altitude 2000M
    Humidité 99% Installation Fixation murale

    Télécharger

    Catalogue
    PDFjmg
    Boîtier de combinaison PV.pdf
    icône de téléchargement

    FAQ

    • Q1 : Comment l'indice de protection IP65 améliore-t-il la durabilité du système ?

    • Q2 : Qu'est-ce qui fait du câblage sans polarité une caractéristique unique ?
