SCBP-1/1 Série SCBP 1 entrée 1 sortie Boîtier de combinaison photovoltaïque 1000 V CC avec sectionneur CC

Conçue pour les systèmes photovoltaïques, cette solution intègre un parafoudre et un isolateur pour assurer l'isolation, la protection contre les fuites et la mise à la terre.

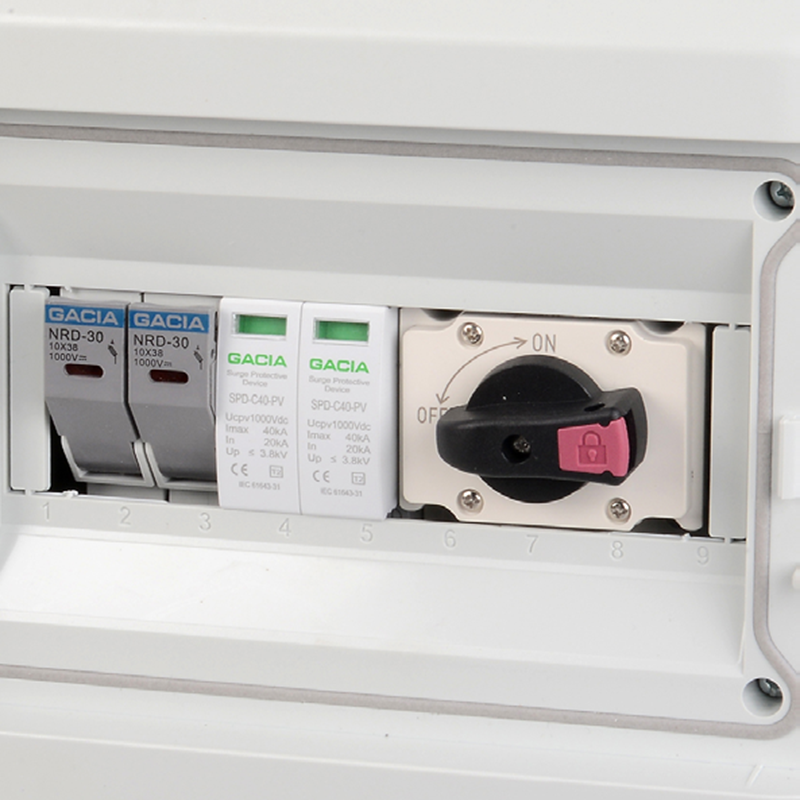

Il comprend un parafoudre CC de type 2 (SPD-T2-DC/2P) supportant une tension de service maximale de 1 000 V et un courant de décharge jusqu'à 40 kA, conforme à la norme IEC/EN 61643-31. Le fusible CC (NRD-30) supporte une tension de 1 000 V et est équipé d'un indicateur LED optionnel et d'un fusible de 16 A de 10 × 38 mm. Un sectionneur CC (GAC PV-32) est également inclus, avec une tension d'isolement de 1 200 V et un courant nominal de 32 A.

    Contactez-nous

    Caractéristiques principales

    • Protection complète pour les systèmes photovoltaïques

      - Assure l'isolation, l'étanchéité aux fuites et la protection contre les mises à la terre

      - Combine les fonctions de protection contre les surtensions et d'isolation

      - Optimisé pour les applications de systèmes photovoltaïques

    • Hautes performances électriques et conformité

      - Conçu pour une tension de fonctionnement de 1000 V

      - Fournit une capacité de décharge jusqu'à 40 kA

      - Conforme à la norme IEC/EN 61643-31 de type 2

    • Conception de composants fiables et flexibles

      Fusible 1000 V CC avec indicateur LED en option

      - Conception standard de fusible de 10 × 38 mm, 16 A

      - Sectionneur homologué pour une isolation de 1200 V et un courant de 32 A

    Caractéristiques techniques

    Général Enceinte
    Saisir 1 corde Matériel PC
    Sortir 1 corde Degré de protection IP65
    Tension maximale 1000 V Impacts IK09
    Courant de court-circuit CC maximal par entrée 16A (Modifiable) Entrée de câble Presse-étoupe PGO9, 2,5-16 mm2
    Sortie de courant maximale 32A presse-étoupe pour câble de sortie PG21, 2,5-16 mm2
    Environnement
    Température de fonctionnement -20℃ à +60℃ Altitude 2000M
    Humidité 99% Installation Fixation murale

    Télécharger

    Catalogue
    PDFjmg
    Boîtier de combinaison PV.pdf
    icône de téléchargement

    FAQ

    • Q1 : Quel est l'avantage d'avoir un indicateur LED optionnel sur le fusible CC ?

    • Q2 : Cette solution est-elle facile à entretenir et à remplacer en tant que composants ?
