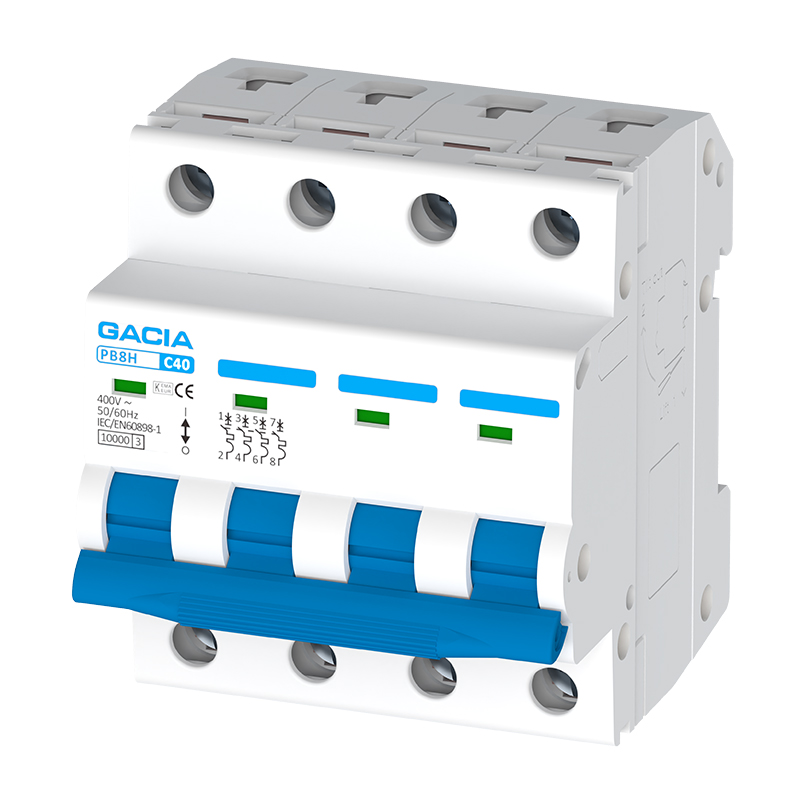

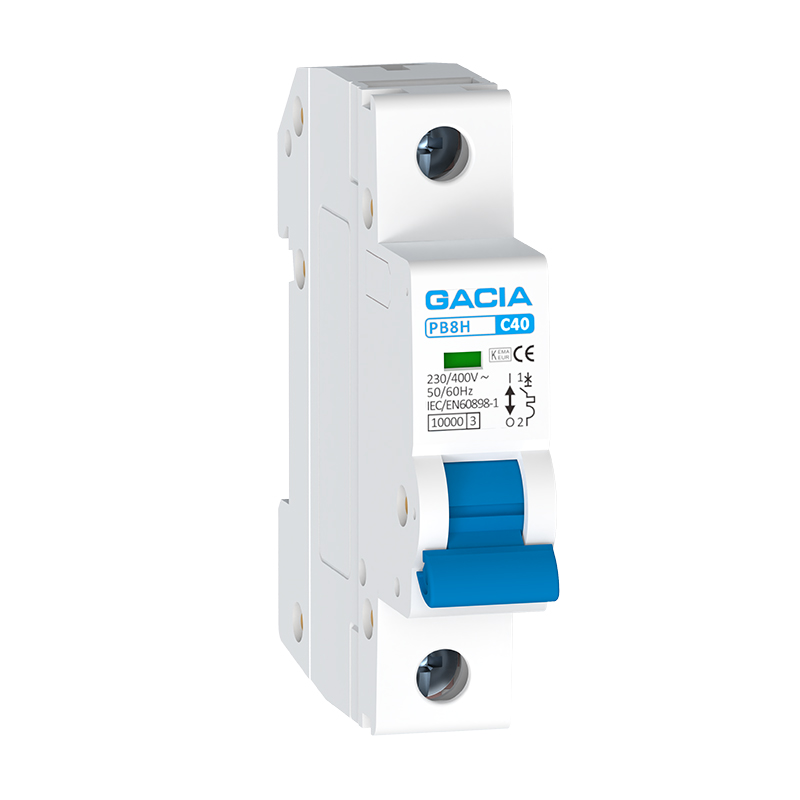

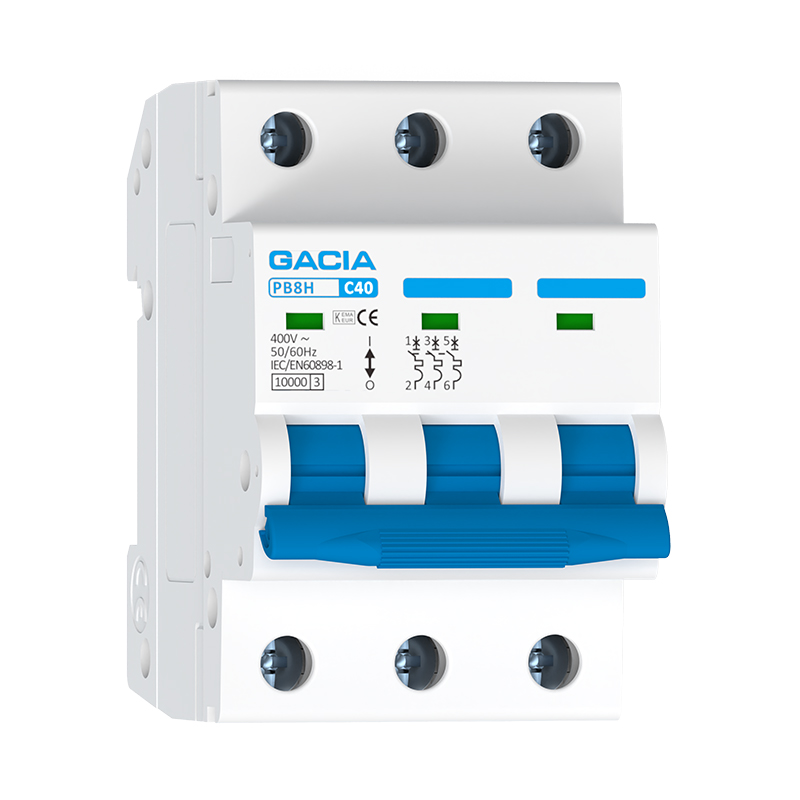

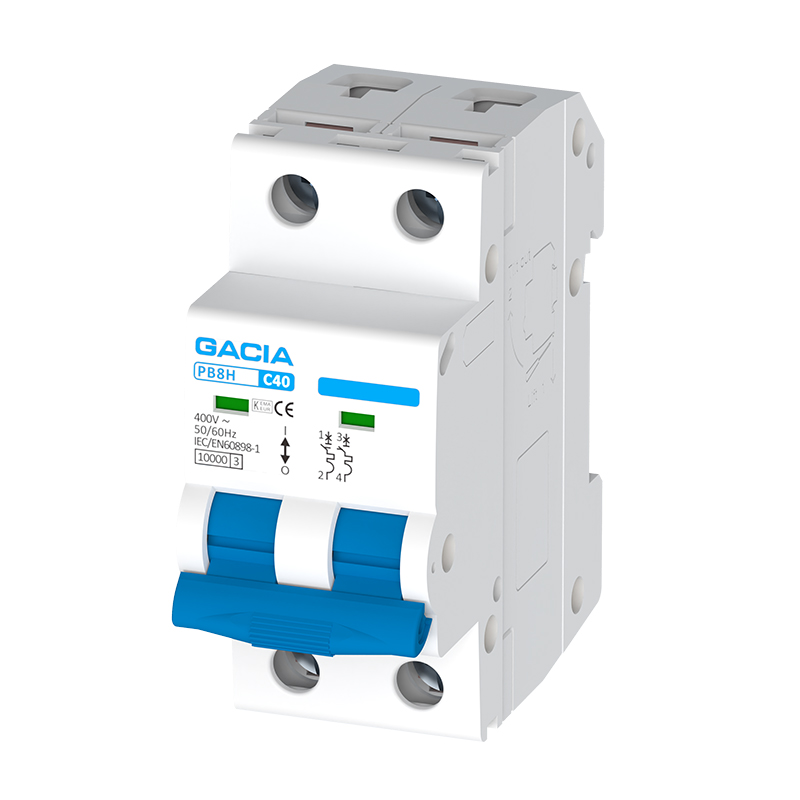

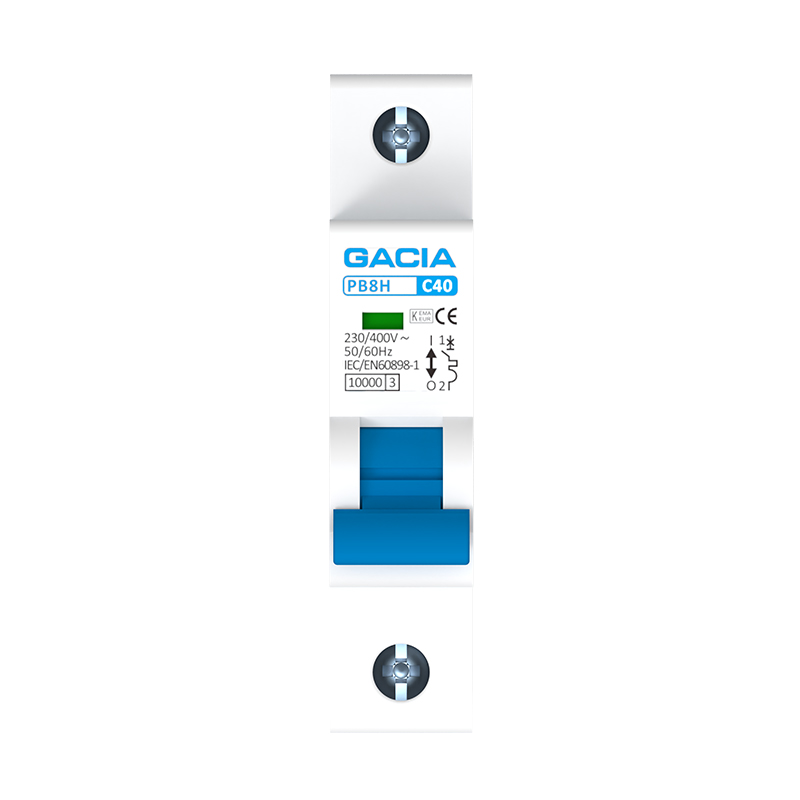

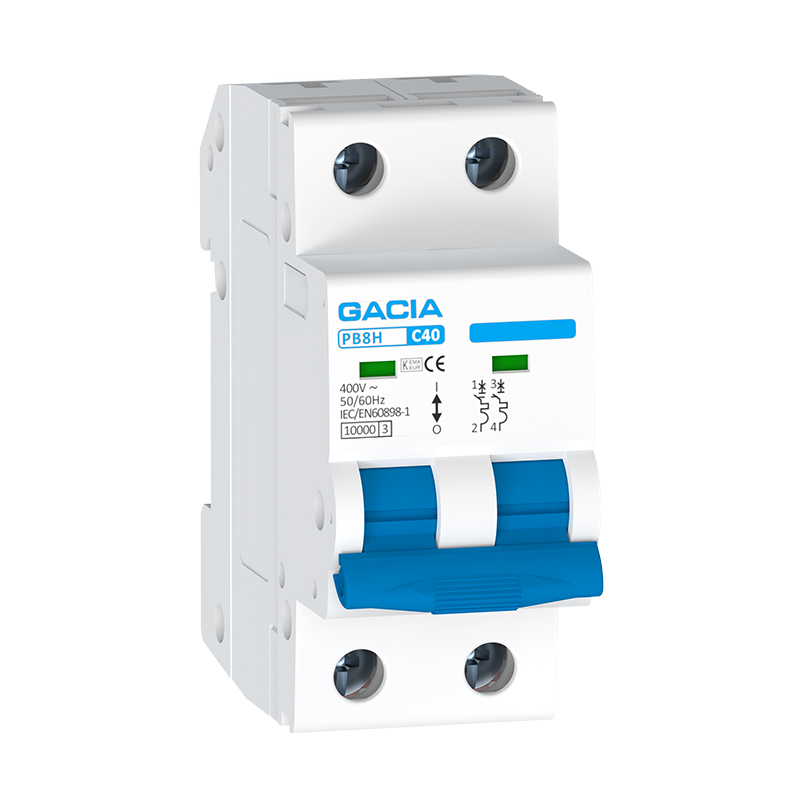

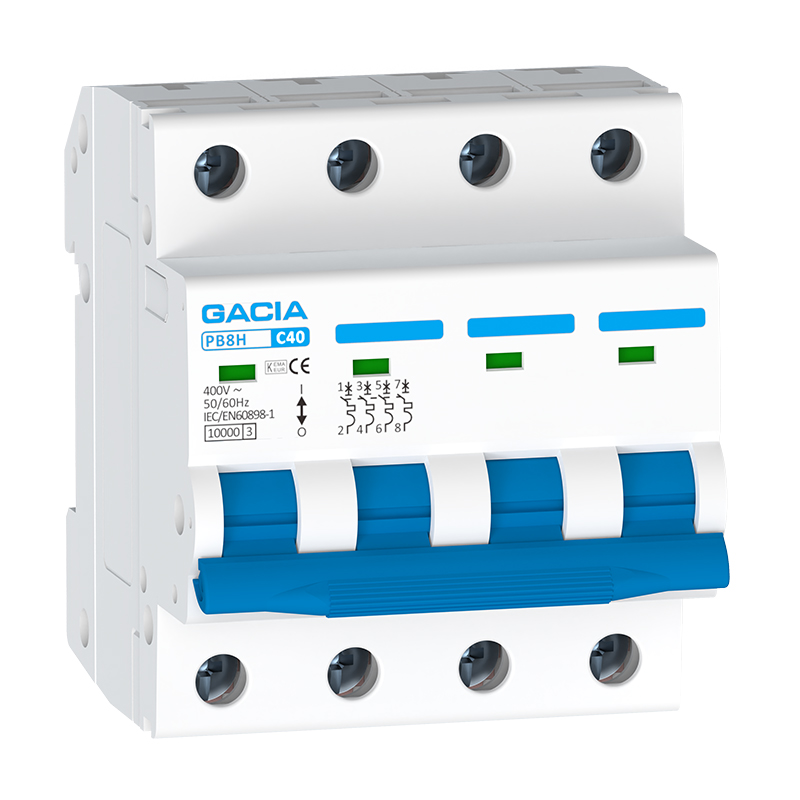

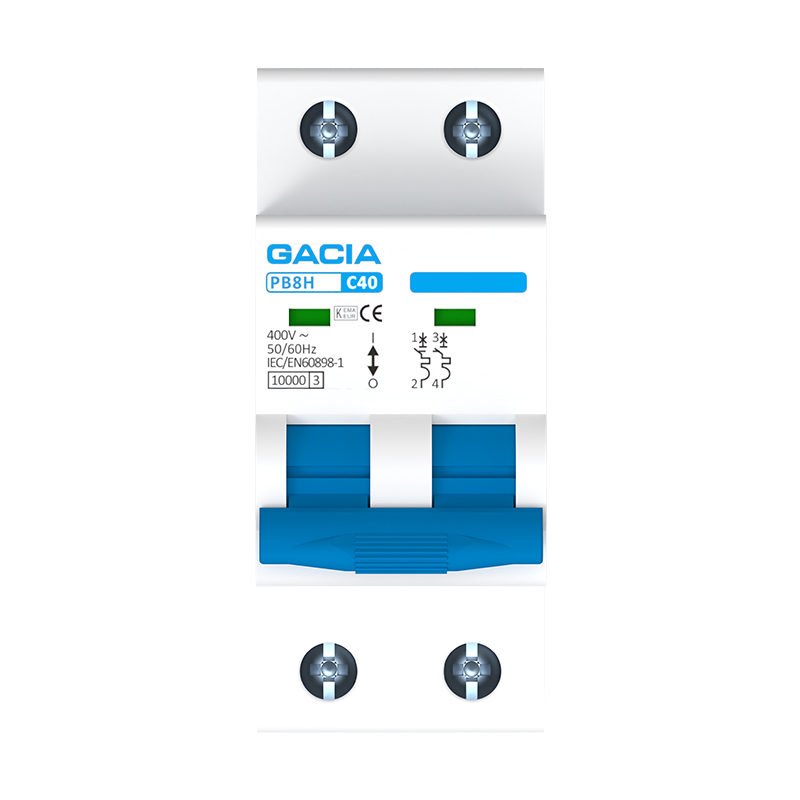

Disjoncteur miniature professionnel série P PB8H 10 kA
Caractéristiques principales

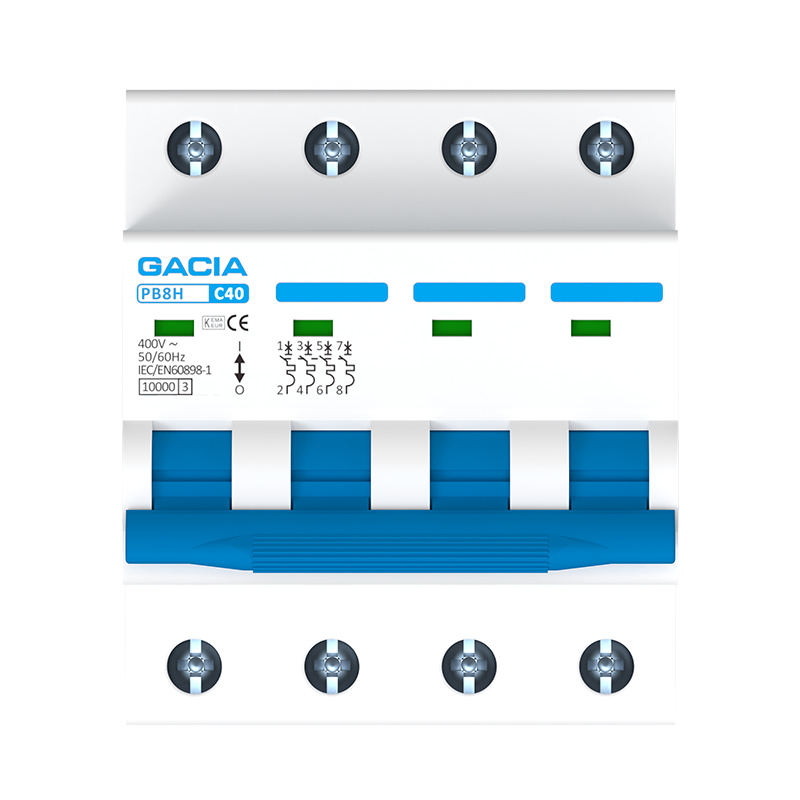

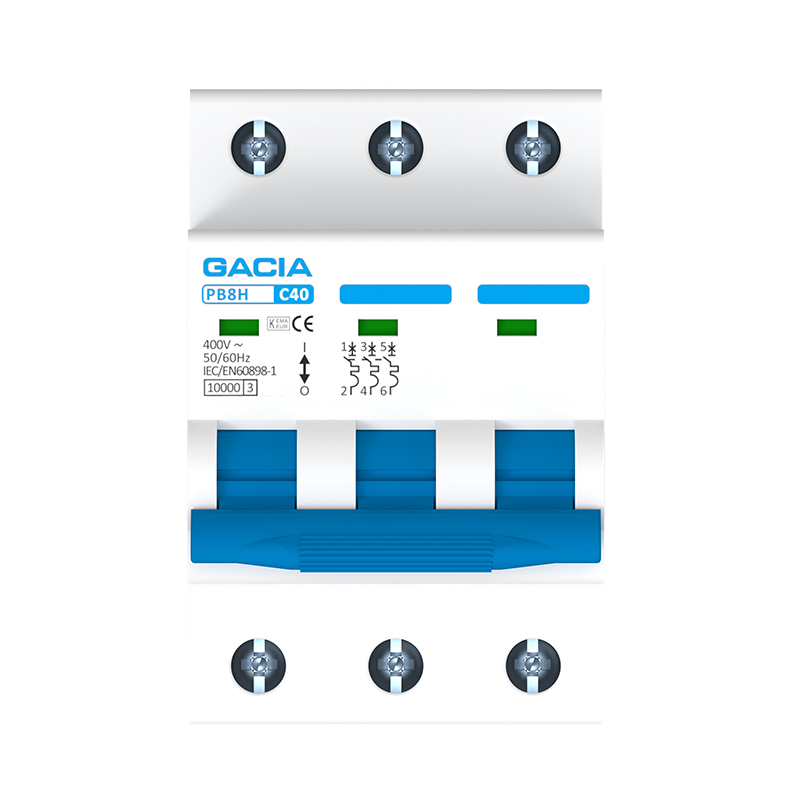

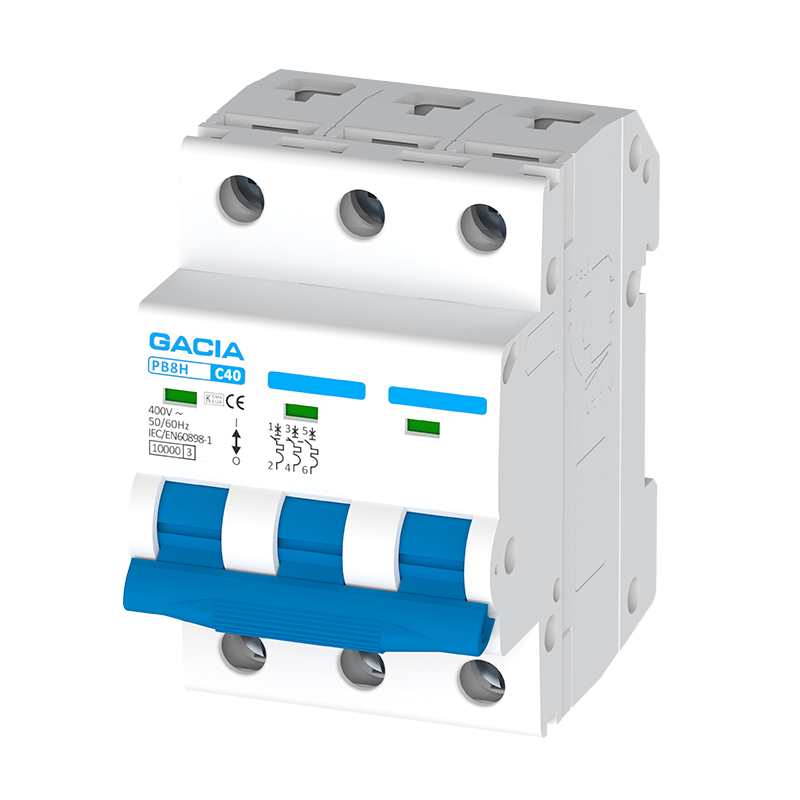

Le PB8H est disponible en plusieurs configurations (1P, 1P+N, 2P, 3P, 3P+N et 4P) pour répondre à un large éventail de besoins d'installation. Ses dispositifs de sécurité avancés isolent les courts-circuits et les surcharges quasi instantanément, garantissant la stabilité du système et prolongeant sa durée de vie.
Ce produit est conforme à la norme IEC/EN 60898-1 et est certifié CE et KEMA.
Conception modulaire
Pouvoir de coupure jusqu'à 10 kA
Installation de rails universels
Testé en laboratoire par le CNAS
Caractéristiques techniques
| GÉNÉRAL | COURT-CIRCUIT | |||
| Pôles | 1P, 1P+N, 2P, 3P, 3P+N, 4P | Capacité de rupture nominale | 10 kA | |
| Courant nominal | 1-63A | Caractéristiques de déclenchement d'un disjoncteur miniature | B, C, D | |
| Tension de fonctionnement nominale | 230/400 V CA | INSTALLATION | ||
| Tension de fonctionnement minimale | 12V CA | Type de connexion terminale | Câble/Barre omnibus | |
| Tension de fonctionnement maximale | 440 V CA | Section transversale du conducteur connectable | 1-25 mm² | |
| Fréquence nominale | 50/60 Hz | Montage | Rail en chapeau haut-de-forme IEC/EN 60715 35 mm | |
| Tension d'isolation nominale | 500 V CA | Couple de serrage des bornes | 2,5 Nm | |
| tension d'essai diélectrique | 2 kV | Degré de pollution | 2 | |
| Durée de vie mécanique | 10 000 cycles de fonctionnement | CONFORMITÉ | ||
| Durée de vie électrique | 4000 cycles de fonctionnement | norme internationale | IEC/EN 60898-1 | |
Vidéo produit
Le disjoncteur PB8H (GACIA Professional série P) assure une protection essentielle des circuits de sortie CA, garantissant des performances fiables même dans des conditions de températures extrêmes et de haute tension. Ses dispositifs de sécurité avancés isolent rapidement les courts-circuits et les surcharges, assurant la stabilité du système et prolongeant la durée de vie de vos équipements.
Conception modulaire
Pouvoir de coupure jusqu'à 10 kA
Installation de rails universels
Testé en laboratoire par le CNAS
Télécharger
FAQ
-
Q1. Comment PB8H relève-t-il sans effort les défis courants ?
Court-circuit dû à un câblage endommagé : Un câble effiloché ou pincé peut provoquer un court-circuit, envoyant un courant supérieur à la normale. Le PB8H détecte rapidement cette surtension et coupe l’alimentation, isolant ainsi le défaut et évitant toute perturbation plus importante. Surcharge sur un circuit partagé : Plusieurs appareils branchés sur la même ligne peuvent surcharger le circuit et provoquer une surchauffe. Le mécanisme de déclenchement thermique du PB8H détecte la montée en courant et se déclenche avant que des dommages ne surviennent, protégeant ainsi le câblage et les appareils.
-
Q2. Quels éléments doivent être pris en compte lors de l'installation et de la maintenance du PB8H ?
