Disjoncteur miniature série N 10 kA N8GH

Découvrez le N8GH : un disjoncteur miniature robuste de 125 A conçu pour les applications à courant élevé. Le disjoncteur miniature N8GH est principalement destiné à la distribution d'énergie et aux applications industrielles pour protéger contre les courts-circuits et les surcharges, minimisant ainsi les risques d'incidents et renforçant la sécurité sur site. Une solution efficace pour moderniser la distribution basse tension et la protection des installations.

Le disjoncteur GACIA MCB constitue la première ligne de protection côté distribution CA, coupant instantanément l'alimentation en cas de surcharge ou de court-circuit. Sa conception compacte et ses performances de déclenchement garantissent une fiabilité continue tout en assurant la sécurité des personnes et des équipements.

    Contactez-nous

    Caractéristiques principales

    • Sécurité et fiabilité

      - Pouvoir de coupure en court-circuit 10 kA

      - Déclenchement fiable en cas de surintensité/court-circuit

      - Certifié conforme à la norme IEC/EN 60947-2

    • Haute performance et puissance

      - Courants nominaux jusqu'à 125 A

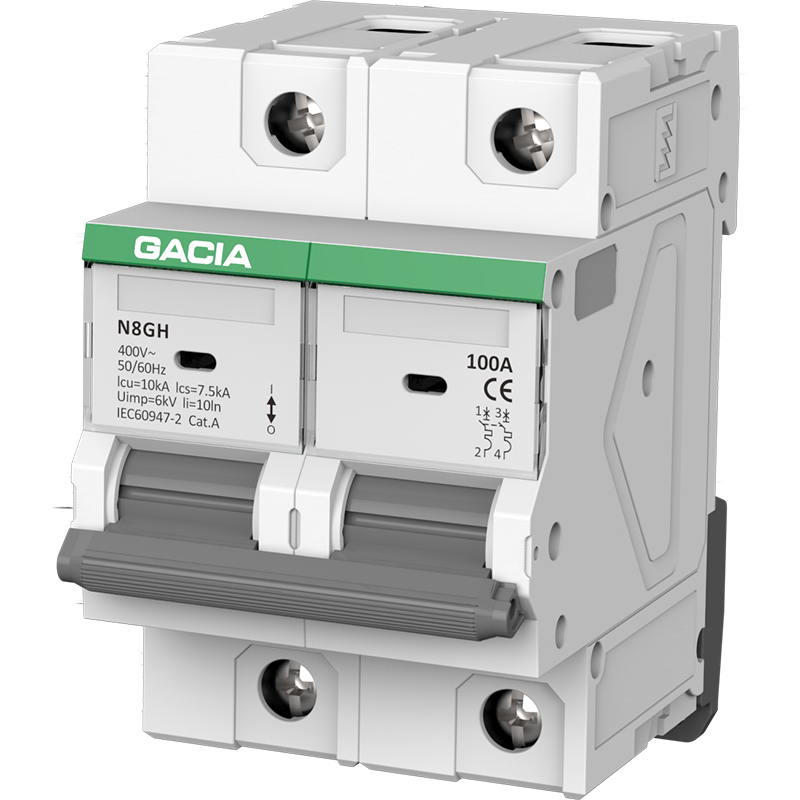

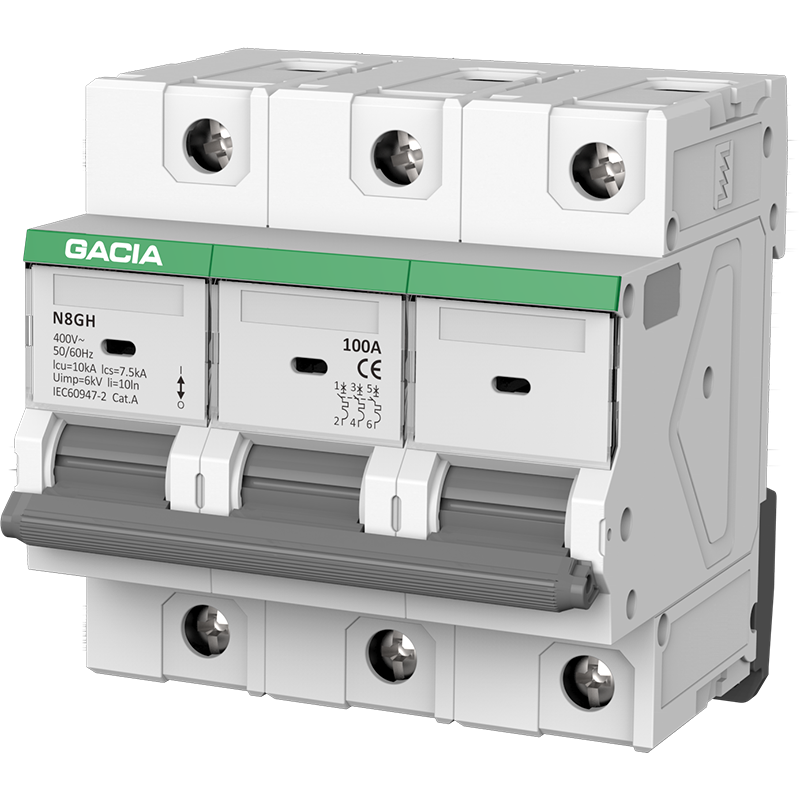

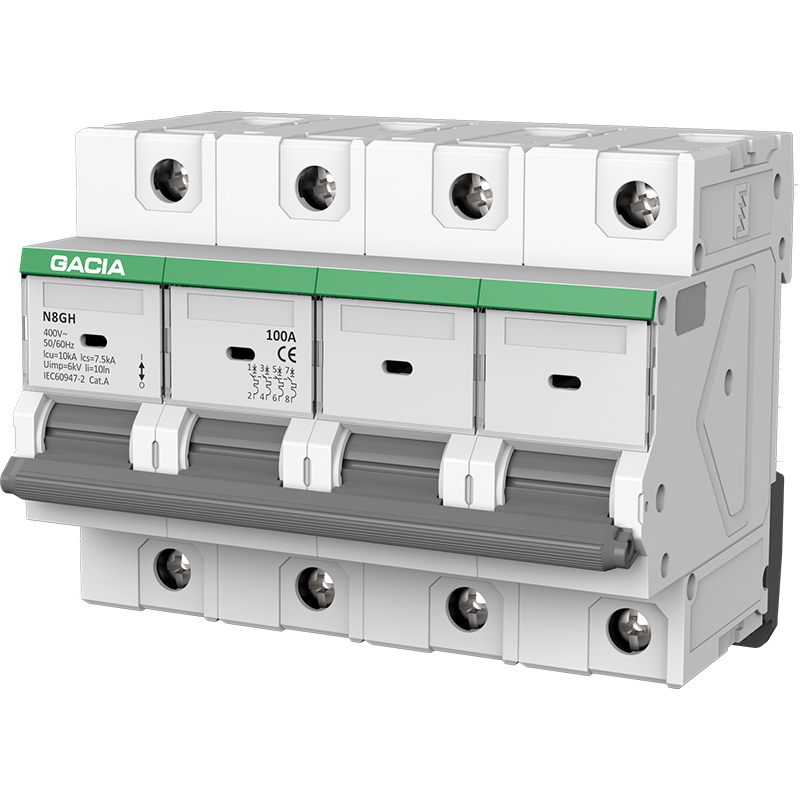

      - Configurations modulaires 1P–4P disponibles

      - Caractéristiques de déclenchement 8–12 pouces

    • Installation et entretien faciles

      - Prend en charge les connexions par barres omnibus ou par câble pour des configurations de câblage flexibles

      - Fenêtre d'état claire pour des vérifications rapides

      - Verrouillage sécurisé de la poignée pour une maintenance efficace

    Caractéristiques techniques

    GÉNÉRAL COURT-CIRCUIT
    Pôles 1P, 2P, 3P, 4P Capacité de rupture nominale 10 kA
    Courant nominal 16-125A caractéristiques de déclenchement 8-12 pouces
    Tension de fonctionnement nominale 230/400 V CA INSTALLATION
    Tension de fonctionnement minimale 12V CA Type de connexion terminale Câble/Barre omnibus
    Tension de fonctionnement maximale 440 V CA Section transversale du conducteur connectable 2,5-50 mm²
    Fréquence nominale 50/60 Hz Montage Rail en chapeau haut-de-forme IEC/EN 60715 35 mm
    Tension d'isolation nominale 500 V CA Résistance à l'humidité et à la chaleur Classe 2
    tension d'essai diélectrique 2 kV CONFORMITÉ
    Durée de vie mécanique 10000 norme internationale IEC/EN 60947-2
    Durée de vie électrique 4000

    Télécharger

    Catalogue
    PDFjmg
    N8GH.pdf
    icône de téléchargement

    FAQ

    • 1. Pourquoi les disjoncteurs miniatures ayant le même courant nominal ont-ils des courbes de déclenchement différentes (B/C) ?

    • 2. Quelle est la différence entre le déclenchement thermique et le déclenchement magnétique dans les disjoncteurs miniatures ?

    • 3. Pourquoi la température ambiante influence-t-elle le déclenchement du disjoncteur miniature ?
