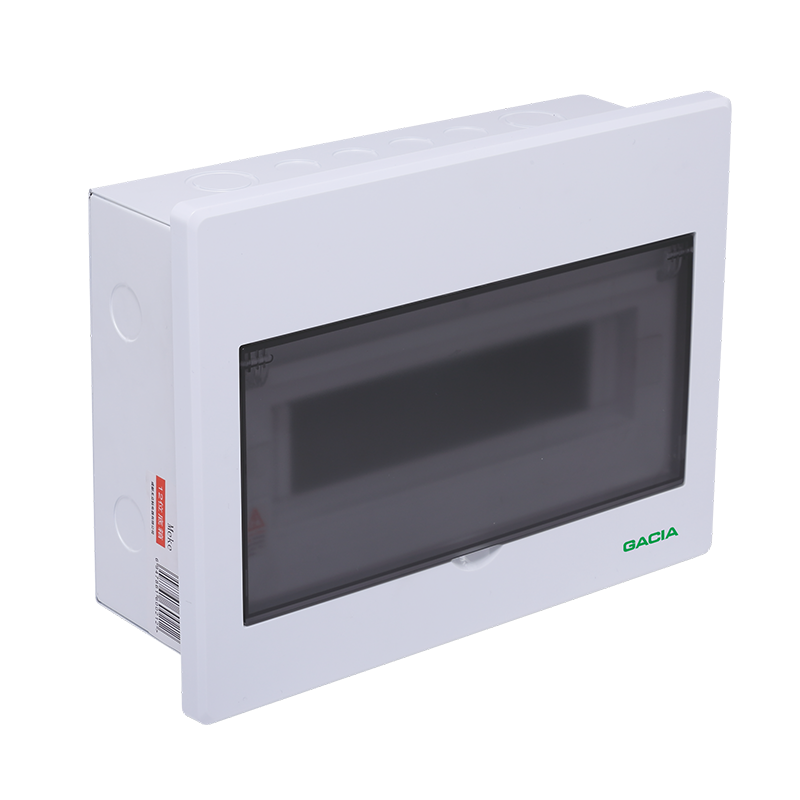

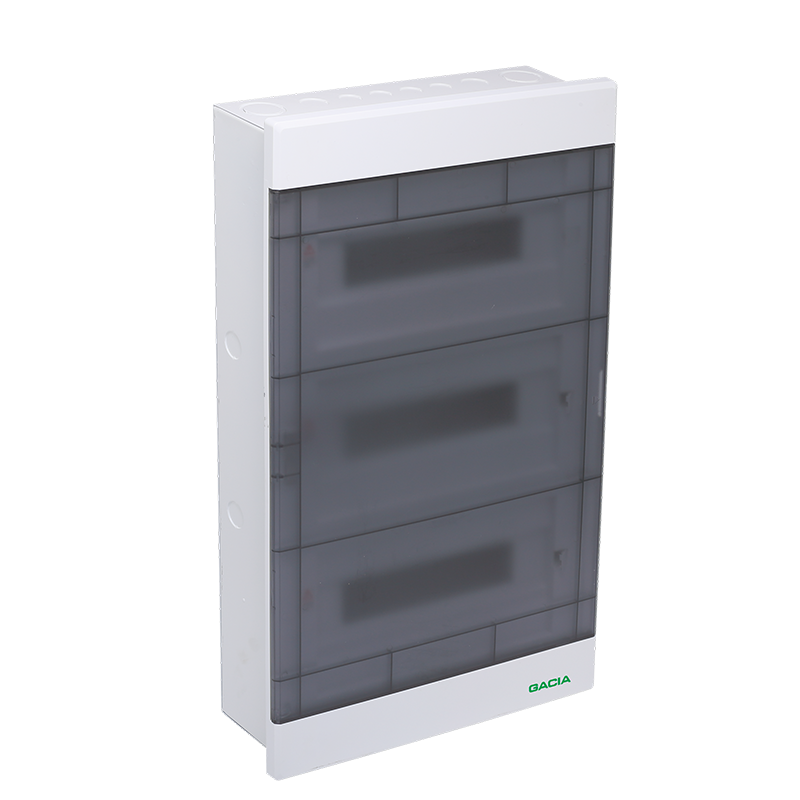

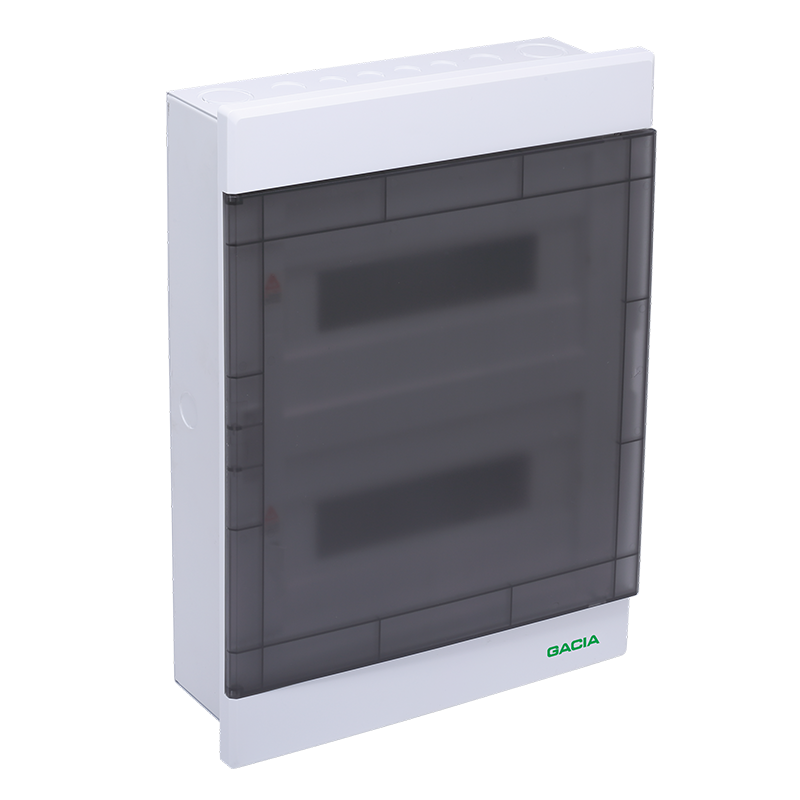

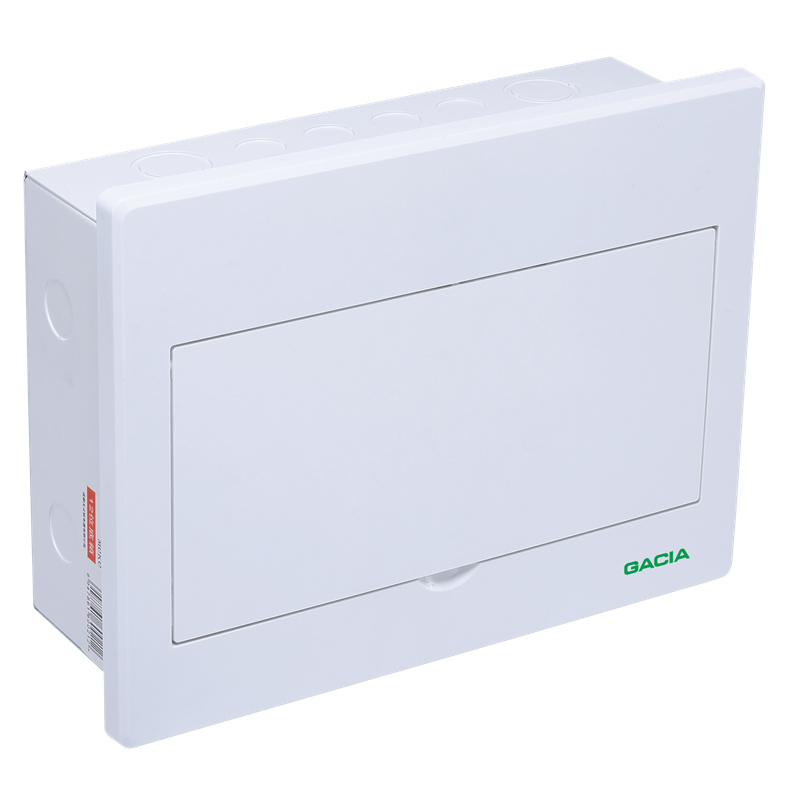

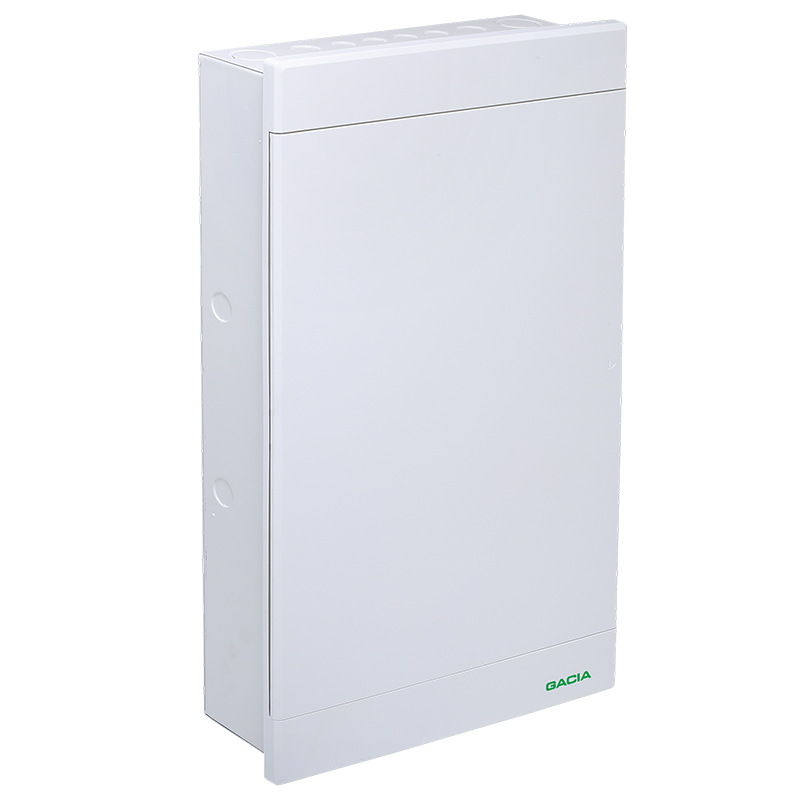

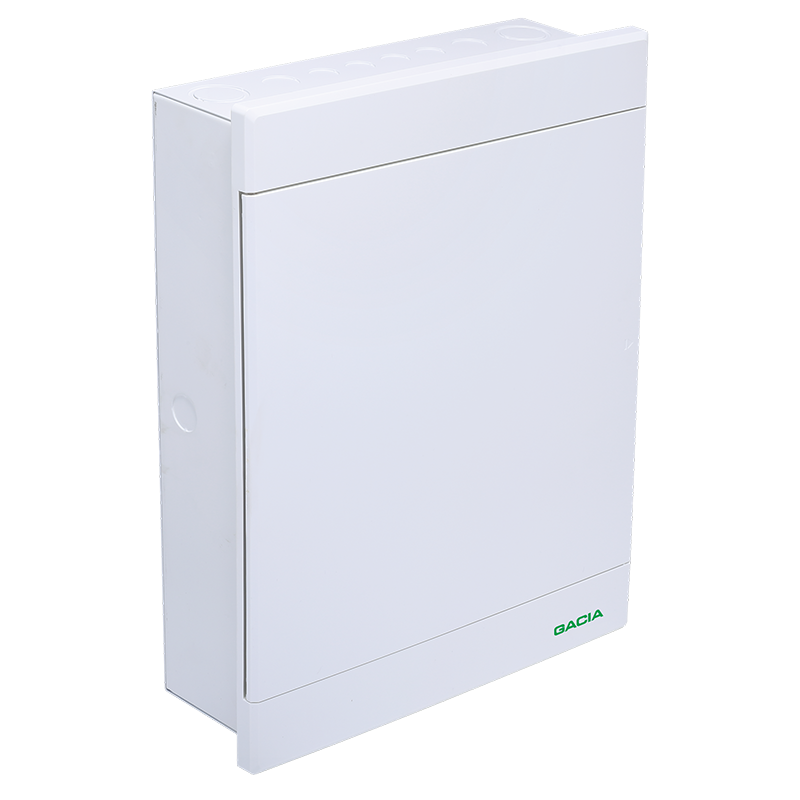

Boîtier de distribution encastré série M5
-
Corps en métal renforcé
- Acier laminé à froid de 1,0 mm
- Structure anti-déformation à double courbure
- Finition de surface par pulvérisation électrostatique
-
Détails de câblage plus sûrs
- Vis en acier inoxydable haute dureté
- Fixation des bornes antidérapante
- Prend en charge une entrée de 63 A ou 80 A
-
Conception d'installation pratique
- Installation intégrée pour des agencements épurés
- Largeur standard du module : 18 mm
- Protection IP40 pour une utilisation en intérieur
Caractéristiques techniques
| Nom du produit | Boîtier de distribution encastré sombre |
| Spécifications du produit | 7 bits, 10 bits, 12 bits, 15 bits, 18 bits, 21 bits, 24 bits, 30 bits, 45 bits |
| Modèle de produit | M5-A 107, M5-A 110, M5-A 112, M5-A 115, M5-A 118, M5-A 121, M5-A 224, M5-A 230, M5-A 345 |
| Matériau de la boîte inférieure | Utiliser une tôle d'acier laminée à froid de haute qualité, revêtement plastique par pulvérisation d'électricité statique en surface (sublight) |
| Dimensions latérales de la boîte inférieure à une seule rangée | (7-12) 210x90mm, (15~21) 220x90mm |
| Matériau du panneau | Le socle et les portes mobiles sont fabriqués en matériaux PC importés. |
| Méthode d'installation du panneau | Fixation par vis |
| Mode d'installation | Installation intégrée |
| Chaque largeur standard | 18 mm (largeur standard) |
| Dimensions de la section transversale des bornes | ① 7 à 21 bits 6,4 x 12 mm (laiton) ② 24 à 45 bits 8,0 x 12 mm (laiton) |
| Tension nominale | ~400 V CA (±20 %) 50-60 Hz |
| Courant nominal/Courant d'entrée continu maximal (A) | ① 63 A (7 à 21 bits) 6,4 x 12 mm ② 80 A (24 à 45 bits) 8,0 x 12 mm |
| Standard | GB17466.1-2008, GB17466.24-2008 |
| Niveau de protection | IP40 |
