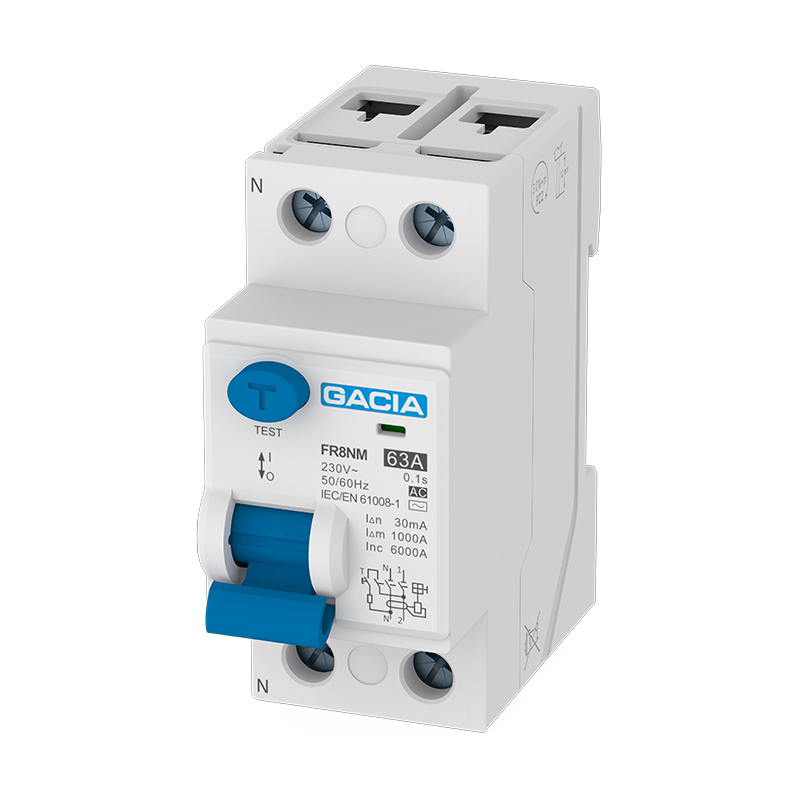

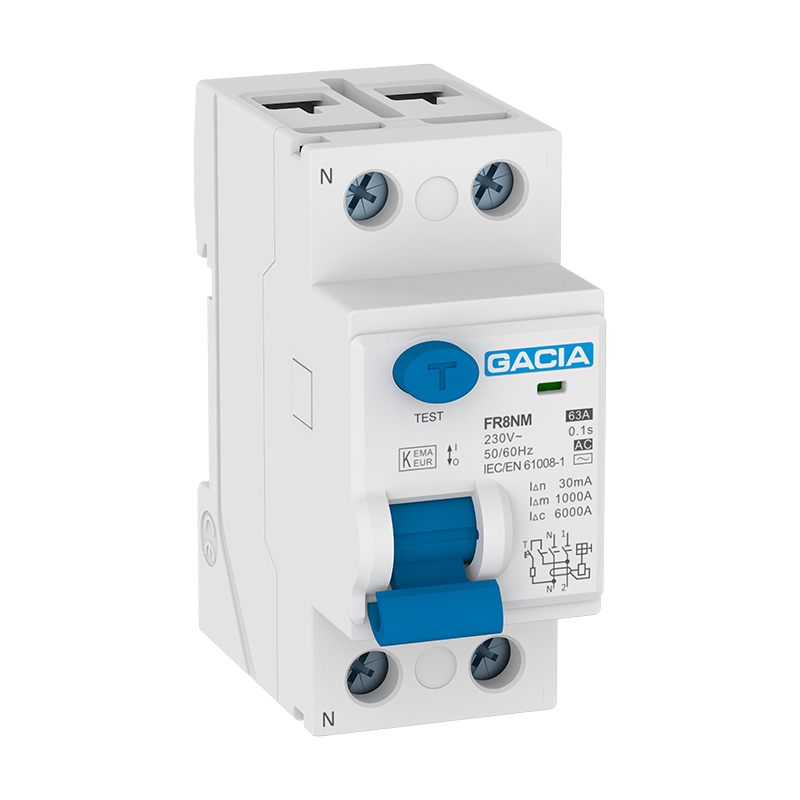

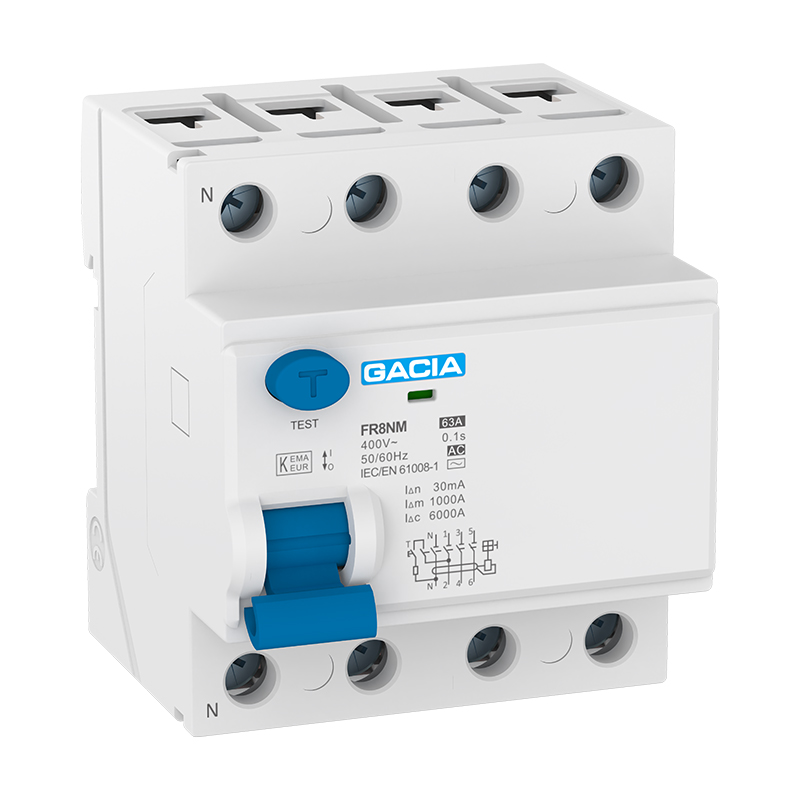

Disjoncteur différentiel électromagnétique FR8NM 6 kA

Le FR8NM est un disjoncteur différentiel électromagnétique (DDR) qui assure une protection précise contre les courants de fuite à la terre de type A/CA. Il surveille en permanence le courant entre les conducteurs de phase et de neutre et se déclenche immédiatement en cas de déséquilibre. C'est un dispositif de sécurité essentiel pour prévenir les chocs électriques et réduire les risques d'incendie.

Le disjoncteur différentiel GACIA est compatible avec la plupart des disjoncteurs miniatures du marché. Nous recommandons de l'associer aux disjoncteurs miniatures de la série GACIA, qui assurent une protection contre les surcharges et les courts-circuits, afin de constituer un système de sécurité électrique complet.

    Contactez-nous

    Caractéristiques principales

    • Protection précise contre les fuites

      - Courant différentiel résiduel nominal de 10 mA à 500 mA

      - Sensibilité au courant résiduel de type A, CA et SI

      - Caractéristiques temporelles des types A, AC, G et S

    • Performances supérieures

      - Large gamme de courants nominaux, de 25 A à 100 A

      - Courant de court-circuit conditionnel de 6 kA

      - Type électromagnétique, haute immunité aux interférences

    • Installation et test simplifiés

      - Connexions par barres omnibus et câbles, répondant aux besoins de câblage flexibles

      - Fenêtre d'indication claire et verrouillage facile de la poignée

      - Bouton de test intuitif, permettant des tests et une maintenance rapides

    Caractéristiques techniques

    GÉNÉRAL COURT-CIRCUIT
    Pôles 2P, 4P Force de court-circuit conditionnelle 6 kA
    Courant nominal 25-100A
    Tension de fonctionnement nominale 230/400 V CA COURANT RÉSIDUAIRE
    Fréquence nominale 50/60 Hz Courant résiduel nominal 10-500 mA
    Tension d'isolation nominale 500 V CA Type de protection contre les courants résiduels Électromagnétique
    tension d'essai diélectrique 2,5 kV Tension minimale pour le fonctionnement du disjoncteur différentiel Indépendant de la tension
    Plage de tension du bouton de test T 150 - 253 V CA (2P) / 150 - 440 V CA (4P) Sensibilité au courant résiduel Type A, type AC, type SI
    Durée de vie mécanique 10000 Caractéristique temporelle AC, A - Type sans délai G - Délai (insensibilité) 10 - 300 ms S - Délai (insensibilité) 130 - 500 ms
    Durée de vie électrique 4000
    CONFORMITÉ
    norme internationale IEC/EN 61008-1

    Télécharger

    Catalogue
    PDFjmg
    FR8NM
    icône de téléchargement

    FAQ

    • 1. Disjoncteur différentiel électromagnétique ou électronique ?

      Les disjoncteurs différentiels électromagnétiques offrent une construction simple, une réponse rapide et une meilleure immunité intrinsèque à certaines interférences électromagnétiques à haute fréquence ; les disjoncteurs différentiels électroniques offrent des fonctionnalités avancées (temporisation, diagnostics, sensibilité réglable) mais reposent sur une détection électronique qui peut nécessiter un filtrage ou une atténuation des interférences électromagnétiques dans les environnements bruyants.

    • 2. Cela risque-t-il de provoquer des déclenchements intempestifs et comment les réduire ?

    • 3. Durée de vie, maintenance et fréquence des tests ?
