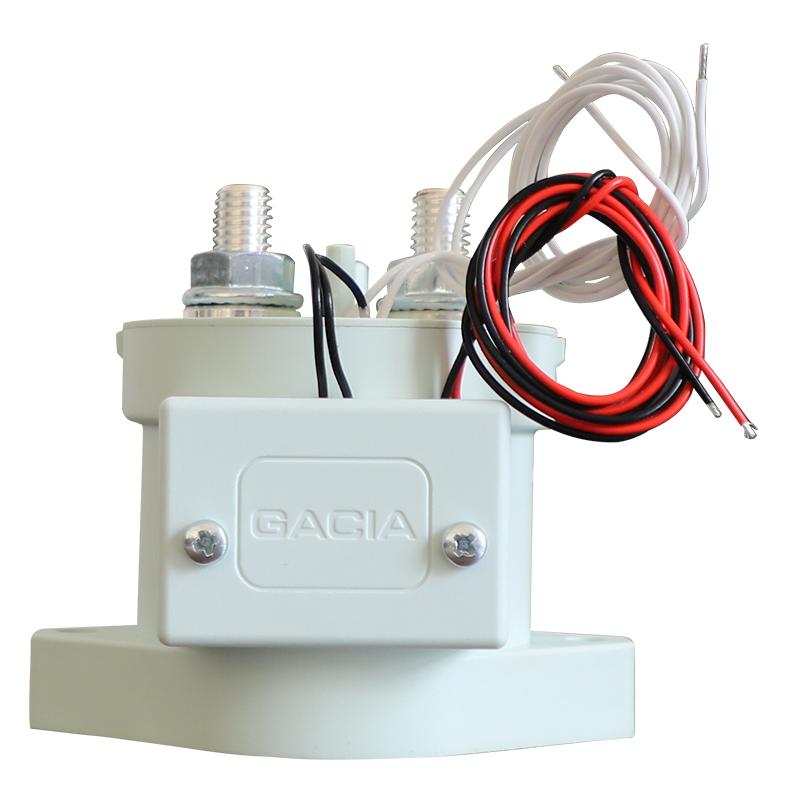

Image principale-2.png

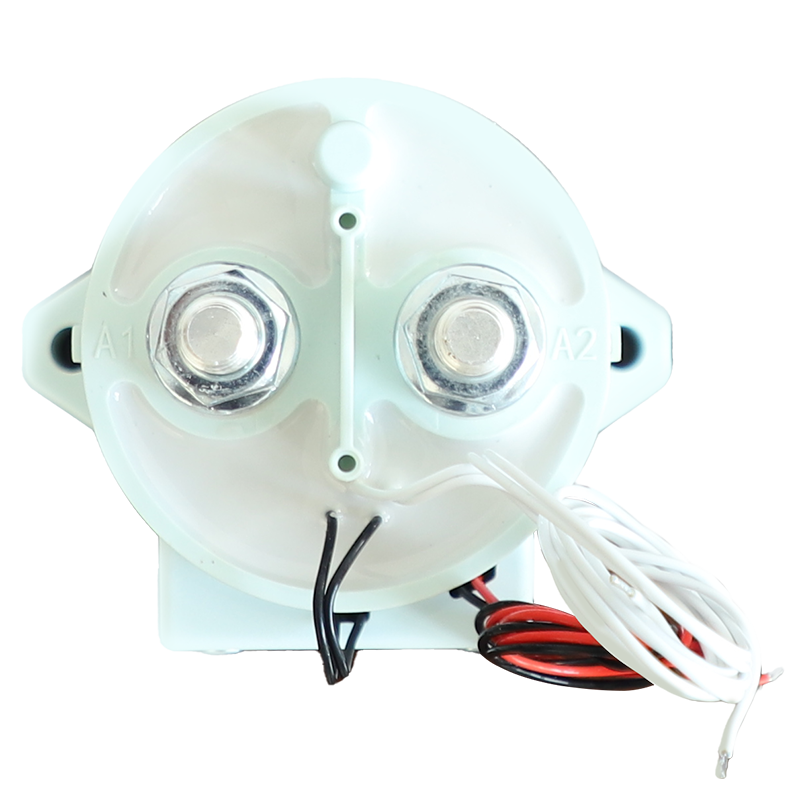

Image principale-3.png

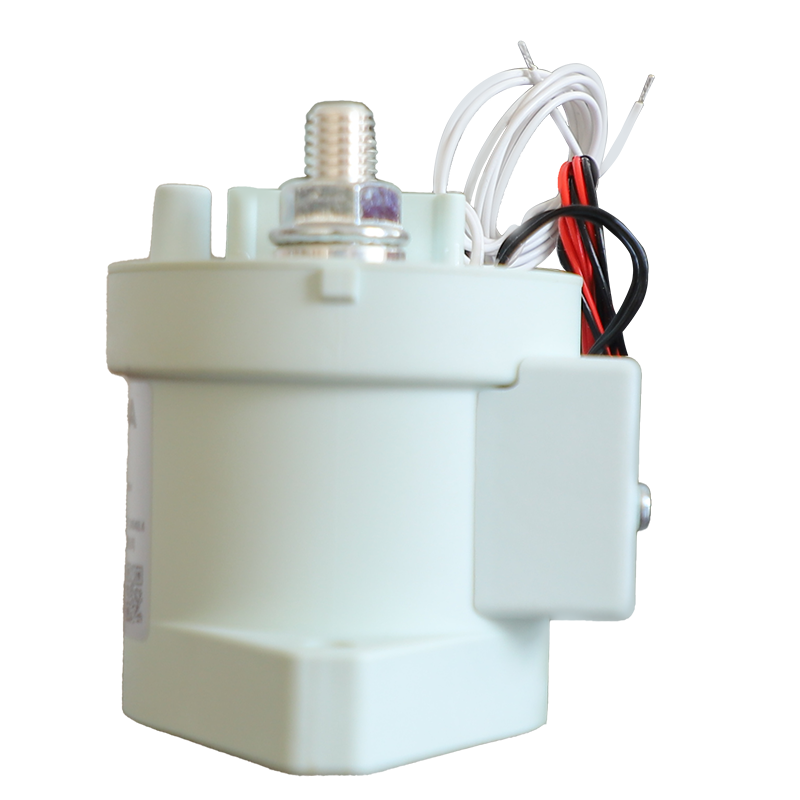

Image principale-4.png

Contacteur CC haute tension série EDC300 EDC

Le contacteur CC haute tension GACIA série EDC est une solution très adaptable, largement utilisée dans des applications telles que les bornes de recharge pour véhicules électriques, les véhicules à énergies nouvelles, le stockage d'énergie photovoltaïque, les systèmes de communication, les engins de chantier et les systèmes d'alimentation sans coupure (UPS). Il supporte un courant nominal de 150 A à 300 A et une tension de commutation jusqu'à 1 000 V CC, garantissant un fonctionnement efficace et fiable même dans des conditions difficiles. Doté de fonctions d'économie d'énergie, d'un contact principal sans polarité et d'une protection robuste par résine époxy et azote, ce contacteur est idéal pour les applications CC haute tension, offrant une durabilité exceptionnelle et une fiabilité à long terme.

    Contactez-nous

    Caractéristiques principales

    • Large gamme d'applications

      - Couramment utilisé dans les bornes de recharge pour véhicules électriques, les véhicules électriques, le stockage d'énergie solaire, les systèmes de communication, les engins de chantier et les systèmes d'alimentation sans coupure (UPS).

      - Solution hautement adaptable

      - Idéal pour les applications CC haute tension

    • Performances fiables dans des environnements difficiles

      - Conçu pour supporter un courant nominal de 150 A à 300 A

      - Tension de commutation jusqu'à 1000 V CC

      - Offre des performances fiables et efficaces dans des environnements exigeants

    • Durabilité et protection

      - Protection durable grâce à la résine époxy et à l'infusion d'azote.

      - Durabilité exceptionnelle

      - Assurer une fiabilité à long terme

    Caractéristiques techniques

    Polarité du contact principal Non polarisé Tension nominale de la bobine 12 V CC/24 V CC
    Contact principal Un ensemble de points de rupture doubles de type pont normalement ouverts Plage de fonctionnement de la bobine 9~36 V CC
    Modèle de contact auxiliaire Un interrupteur unipolaire unidirectionnel normalement ouvert. Courant de démarrage maximal 3,8A (0,1 s)
    Tension nominale du contact principal 12~1000 V CC Se tenir au courant 0,18 A/12 V
    0,09 A/24 V
    Courant nominal du contact principal 300A Durée de vie mécanique 300 000 fois
    Courant de coupure maximal 2500 A × 320 V CC 1 fois Vie électrique 6000 fois (300 A × 750 V CC)
    1000 fois (300 A × 1000 V CC)
    Essais haute tension Tension de coupure entre contacts : 3 000 Vrms, 1 000 Vrms (entre contacts auxiliaires), courant de fuite électrique Entre contact et bobine : 3 000 Vrms, courant de fuite électrique Plage de température -40℃~+85℃
    Isolation et résistance électrique Résistance de coupure entre les contacts : ≥ 100 MΩ à 1 000 V CC
    Résistance entre contact et bobine : ≥ 100 MΩ à 1 000 V CC    		 Plage d'humidité 5 % à 95 % d'humidité relative

    Télécharger

    Catalogue
    PDFjmg
    Contacteur CC haute tension.pdf
    icône de téléchargement

    FAQ

    • Q1 : Comment le contacteur CC de la série GACIA EDC réduit-il la complexité de l'installation ?

    • Q2 : Qu'est-ce qui distingue le contacteur CC de la série GACIA EDC des autres contacteurs sur le marché ?
