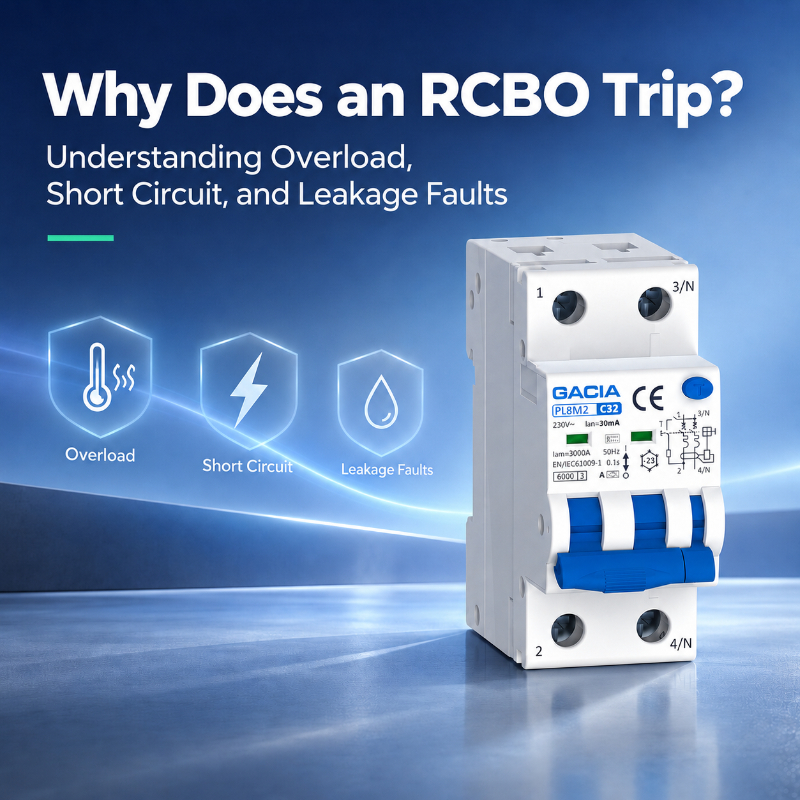

Pourquoi un disjoncteur différentiel se déclenche-t-il ? Comprendre les surcharges, les courts-circuits et les fuites de courant

Le disjoncteur différentiel coupe le circuit dès qu'il détecte une situation dangereuse. Si le déclenchement du disjoncteur différentiel est inattendu, cela peut être dû à une surcharge, un court-circuit, une fuite de courant à la terre, un appareil défectueux, l'humidité ou un problème de câblage.

Le déclenchement d'un disjoncteur différentiel est plus qu'un simple désagrément ; c'est aussi un signal d'alarme. Réarmer constamment le dispositif sans en connaître la cause peut entraîner une électrocution, endommager le matériel, voire provoquer un incendie. Ce guide explique les principales causes de déclenchement d'un disjoncteur différentiel, comment les identifier et à quel moment il est nécessaire de faire appel à un professionnel.

Qu'est-ce qu'un RCBO ?

RCBO signifie disjoncteur différentiel avec protection contre les surintensités. Il combine :

• Protection par disjoncteur miniature contre les surcharges et les courts-circuits.

• Protection par disjoncteur différentiel (DDR) contre les fuites à la terre et les chocs électriques.

Comme les deux fonctions sont intégrées dans un seul appareil, un disjoncteur différentiel (RCBO) peut protéger et isoler un seul circuit sans couper l'alimentation de tout le tableau de distribution.

L'efficacité de son fonctionnement dépend de spécifications telles que le courant nominal, les caractéristiques de déclenchement, le courant de fonctionnement en cas de défaut à la terre, la disposition des pôles, la force de coupure et les normes électriques pertinentes.

Pourquoi un disjoncteur différentiel se déclenche-t-il ?

Un disjoncteur différentiel (RCBO) se déclenche si le courant dépasse une valeur sûre ou s'il détecte une fuite de courant vers la terre. Ceci est généralement dû aux causes suivantes.

1. Surcharge du circuit

On parle de surcharge lorsque la charge connectée dépasse la capacité du circuit ou celle du disjoncteur différentiel. C'est généralement le cas lors du fonctionnement simultané de plusieurs appareils électriques à forte consommation.

Contrairement à un court-circuit, une surcharge ne déclenche pas forcément le disjoncteur différentiel immédiatement. Ce dernier peut se déclencher après un certain temps, lorsque la température augmente.

Pour éviter tout risque de déclenchement du disjoncteur différentiel, ne branchez pas plusieurs appareils de forte puissance sur le même circuit. En cas de déclenchements répétés sous une charge nominale, faites appel à un électricien qualifié pour vérifier le calibre du circuit, la section des câbles et l'état de l'appareil.

2. Court-circuit

Le contact entre le fil de phase et le fil neutre peut provoquer un court-circuit instantané. Cette augmentation immédiate du courant dans les fils déclenche le disjoncteur différentiel.

Plusieurs causes peuvent être à l'origine du problème : isolation endommagée, connexions desserrées, câbles écrasés, câblage incorrect, composants défectueux ou contact d'une pièce métallique avec une surface sous tension. En cas de dysfonctionnement grave, des odeurs de brûlé, des étincelles, des traces de brûlure ou des crépitements peuvent apparaître.

En cas de déclenchement répété du disjoncteur différentiel, évitez de le réarmer. Mettez hors tension l'appareil concerné si possible et prenez les dispositions nécessaires.

3. Courant de fuite à la terre ou courant résiduel

Le terme « fuite à la terre » désigne le phénomène par lequel le courant circule en dehors du chemin normalement prévu entre la phase et le neutre pour s'évacuer vers la terre. La présence d'une fuite à la terre peut être due à une isolation endommagée, à un excès d'humidité, à un appareil défectueux ou à un raccordement incorrect du neutre à la terre.

Le disjoncteur différentiel (RCBO) surveille à la fois les fils de phase et de neutre. Il coupe l'alimentation de l'appareil en cas de différence négligeable d'ampérage.

Les causes les plus fréquentes de déclenchement pour fuite de courant sont une isolation défectueuse des appareils, des équipements extérieurs mouillés, des connexions de câbles humides, des appareils de chauffage défectueux, un câblage défectueux ou plusieurs appareils qui fuient simultanément. Le déclenchement peut être immédiat, intermittent ou uniquement lors de l'utilisation de certains appareils.

4. Appareils défectueux

Si le disjoncteur différentiel se déclenche systématiquement dès qu'un appareil est utilisé ou branché, il est fort probable que ce dernier soit à l'origine du problème. Les résistances, les moteurs, les alimentations, les filtres et les compresseurs peuvent tous présenter des défauts d'isolation ou une surintensité au fil du temps.

Coupez l'alimentation et débranchez les appareils connectés au circuit concerné, réinitialisez le disjoncteur différentiel, puis rebranchez les appareils un par un. Si le disjoncteur se déclenche à nouveau après le branchement d'un appareil, cessez immédiatement d'utiliser cet appareil et faites-le tester ou réparer.

5. Infiltration d'humidité ou d'eau

L'humidité peut provoquer des fuites dans les boîtes de raccordement extérieures, les outils de jardin, les sanitaires, les luminaires, les circuits téléphoniques et les épissures de câbles.

Si le déclenchement du disjoncteur est survenu après de fortes pluies ou une inondation, coupez le courant. Il est impératif de ne jamais intervenir sur une installation électrique humide sous tension. Un électricien qualifié doit identifier la source d'humidité avant de remettre le courant.

6. Défauts de câblage ou d'installation

Un câblage défectueux peut provoquer des disjonctions même si les appareils fonctionnent normalement. Parmi les problèmes courants, on trouve les circuits de neutre défectueux, les défauts de neutre et de terre, les connexions usées, les fils cassés, les neutres communs et les branchements incorrects.

Un électricien qualifié devrait effectuer les tests de détection des défauts, ce qui nécessitera des tests de continuité, de résistance d'isolement, de courant résiduel et de polarité.

7. Disjoncteur différentiel défectueux ou mal calibré

Il arrive que le disjoncteur différentiel (RCBO) fonctionne mal ou soit inutilisable. Ces problèmes sont dus à des valeurs incompatibles entre l'intensité nominale, les caractéristiques de déclenchement, le nombre de pôles, le courant différentiel résiduel et le pouvoir de coupure.

Utiliser un disjoncteur différentiel plus puissant uniquement pour éviter qu'il ne se déclenche est dangereux. Le dispositif de protection doit être adapté à la capacité du câble et à la conception du circuit.

Déclenchement par surcharge, court-circuit ou fuite de courant

Un déclenchement pour surcharge se produit lorsqu'un circuit a conduit un courant électrique excessif pendant une durée prolongée, généralement lorsque trop de charges de forte puissance sont connectées au circuit.

Dès que l'électricité est mise sous tension dans le circuit ou l'appareil défectueux, un court-circuit est très susceptible de se produire en raison d'un défaut ou d'une erreur créant un chemin pour le passage du courant.

Cela peut se produire immédiatement ou de façon intermittente. Les déclenchements pour fuite à la terre sont souvent liés à la présence d'eau, à une défaillance de l'isolation, à des appareils défectueux ou à un câblage défectueux.

Le moment du déplacement peut fournir des indications utiles, mais il n'en confirme pas la cause. Des tests électriques approfondis peuvent s'avérer nécessaires.

Comment réinitialiser un disjoncteur différentiel en toute sécurité

S'il n'y a aucun signe de fumée, d'incendie, de conducteurs exposés, d'eau ou de dommages physiques :

1. Éteignez ou débranchez les appareils du circuit concerné.

2. Mettez le disjoncteur différentiel complètement sur OFF.

3. Réinitialisez-le sur ON une fois.

4. Rebranchez les appareils un par un s'ils restent allumés.

5. Si le dispositif se déclenche à nouveau, laissez-le éteint et demandez l'assistance d'un professionnel.

Ne forcez pas le disjoncteur différentiel à se remettre en marche, ne contournez pas le dispositif de protection et ne le remplacez pas par un modèle de capacité supérieure.

Pourquoi un disjoncteur différentiel (RCBO) se déclenche-t-il sans cesse ?

Si votre disjoncteur différentiel se déclenche fréquemment, il est probable que le problème à l'origine du déclenchement persiste. Parmi les causes possibles, on peut citer une surcharge continue, un appareil défectueux, l'humidité, une isolation endommagée, des problèmes de câblage et un dispositif de protection défectueux.

Plusieurs appareils électriques peuvent générer de faibles courants de fuite qui s'additionnent. Pris individuellement, ils peuvent fonctionner normalement, mais leur fuite totale peut entraîner un dépassement de la limite spécifiée pour le disjoncteur différentiel.

Notez l'heure de chaque déclenchement, l'appareil en marche, la présence d'humidité et si le déclenchement est instantané ou différé. Si le disjoncteur différentiel se déclenche alors qu'aucun appareil n'est branché, il est nécessaire de faire vérifier l'installation électrique fixe ou le disjoncteur par un professionnel.

Quand un déclenchement de disjoncteur différentiel (RCBO) constitue-t-il une urgence ?

Si une chute survient accompagnée de fumée, de flammes, d'une odeur de brûlé, de plastique fondu, d'un bourdonnement, de fils dénudés, de chocs électriques, d'eau à proximité d'équipements électriques, ou de nombreuses chutes accompagnées de bruits inattendus, contactez un professionnel dès que possible.

En cas d'électrocution, la première chose à faire est de couper le courant si cela peut être fait en toute sécurité, puis d'appeler les secours. N'essayez pas de toucher une personne qui pourrait encore être en contact avec la source d'électricité.

Comment éviter le déclenchement des disjoncteurs différentiels ?

Ne surchargez pas les prises ou les circuits, protégez les équipements extérieurs de l'eau, remplacez les fils ou les fiches endommagés et utilisez l'équipement conformément aux instructions du fabricant.

Il est important de vérifier les installations électriques après certains événements, tels que des travaux de rénovation, des inondations, des changements de fonction ou l'installation d'appareils à forte puissance. De plus, bien qu'il faille appuyer sur le bouton de test du disjoncteur différentiel conformément aux instructions du fabricant, il convient de noter que cette action ne remplace pas un contrôle complet de l'installation électrique.

Comment choisir un disjoncteur différentiel de remplacement

Lors du remplacement d'un disjoncteur différentiel, il est impératif de vérifier sa compatibilité avec le tableau de distribution et son adéquation au circuit concerné. Parmi les caractéristiques essentielles à prendre en compte figurent : le courant nominal ; le nombre de pôles ; le courant différentiel résiduel ; la courbe de déclenchement ; la capacité du circuit ; le type de courant différentiel résiduel ; la configuration du système ; et la certification du dispositif.

Il ne suffit pas que l'appareil soit compatible physiquement. Il doit également être électriquement compatible avec l'installation et son installation doit être effectuée par une personne qualifiée.

GACIA PL8M RCBO

La série GACIA PL8M est un disjoncteur différentiel électromagnétique disponible en versions bipolaire et tétrapolaire. Ce dispositif combine protection contre les courants de fuite à la terre, protection contre les surcharges thermiques et protection contre les courts-circuits magnétiques. La protection contre les courants de fuite à la terre indépendante de la tension lui permet de fonctionner correctement quelles que soient les conditions d'alimentation. Cette série supporte des courants de 6 A à 40 A et offre un pouvoir de coupure jusqu'à 10 kA, ce qui la rend adaptée aux applications domestiques, commerciales et industrielles.

GACIA PL8HE RCBO

Le GACIA PL8HE est un disjoncteur différentiel électronique (RCBO) compatible avec les prises compactes et de différentes tailles. Il assure une protection contre les courants de fuite à la terre (DDR) avec des intensités de 6 à 63 ampères, un pouvoir de coupure limité à 6 kA et une protection de type AC ou A. Conforme à la norme IEC/EN 61009-1, il convient aux installations domestiques et autres circuits électriques.

Foire aux questions

Qu'est-ce qui provoque le déclenchement d'un disjoncteur différentiel (RCBO) ?

Les causes de leur apparition sont généralement les surcharges, les courts-circuits, les fuites à la terre, les appareils défectueux, l'humidité, les câblages endommagés, les connexions incorrectes ou l'utilisation d'un disjoncteur différentiel inadapté.

Pourquoi un disjoncteur différentiel (RCBO) se déclenche-t-il immédiatement ?

Un déclenchement soudain indique généralement un court-circuit, une fuite de courant importante à la terre, un dysfonctionnement d'un appareil ou un défaut de câblage. Débranchez les appareils et réenclenchez le disjoncteur différentiel. Si le disjoncteur se déclenche à nouveau, laissez-le désactivé.

Pourquoi un disjoncteur différentiel se déclenche-t-il après quelques minutes ?

Un retard dans le déclenchement peut indiquer une surcharge, un dysfonctionnement d'un appareil pendant le chauffage de l'équipement, ou une fuite entre plusieurs appareils.

Un appareil électroménager défectueux peut-il déclencher un disjoncteur différentiel ?

La réponse est affirmative. Les appareils électriques tels que les moteurs, les éléments chauffants, les alimentations et les câbles internes endommagés peuvent provoquer des surintensités ou des fuites de courant.

Puis-je remplacer moi-même un disjoncteur différentiel (RCBO) ?

Le terme « remplacement » désigne les interventions réalisées sur les équipements de distribution électrique. Il comprend également la sélection et la vérification des dispositifs adaptés. Par conséquent, le remplacement ne peut être effectué que par un électricien qualifié, conformément à la réglementation en vigueur dans la zone d'installation.

Est-il sans danger de réinitialiser un disjoncteur différentiel (RCBO) à répétition ?

Non, les réinitialisations répétées peuvent aggraver le défaut non résolu, augmentant ainsi les risques de choc électrique, de surchauffe ou d'incendie.

Un disjoncteur différentiel se déclenche lorsqu'il détecte une situation électrique potentiellement dangereuse. Identifiez le schéma de déclenchement sans prendre de risques inutiles, débranchez l'équipement suspect et ne court-circuitez jamais la protection. Si les déclenchements persistent, coupez le courant et faites inspecter l'installation par un électricien qualifié.
