Pourquoi la conception compacte des disjoncteurs différentiels est importante dans les tableaux électriques à espace limité

Avec l'augmentation du nombre de circuits et d'appareils utilisés dans les tableaux électriques, l'espace disponible sur rail DIN joue un rôle de plus en plus crucial dans leur construction. RCSO Il permet d'optimiser l'espace limité du panneau tout en combinant la protection contre les courants de fuite à la terre, les surcharges et les courts-circuits dans un seul appareil.

Les fabricants de tableaux électriques, les installateurs et les acheteurs doivent examiner attentivement les disjoncteurs basse tension et ne pas se contenter de vérifier leurs dimensions physiques. Il est important de vérifier le courant nominal, le courant différentiel résiduel, le pouvoir de coupure, les caractéristiques de déclenchement et la conformité aux normes en vigueur.

À quoi sert un disjoncteur différentiel (RCBO) ?

Un disjoncteur différentiel, ou Disjoncteur différentielLe dispositif de protection contre les surintensités (r avec protection contre les surintensités) combine la protection contre les courants de fuite à la terre avec la protection contre les surintensités et les courts-circuits.

Un disjoncteur miniature classique protège contre les surcharges et les courts-circuits, mais ne protège pas contre les courants de fuite à la terre. Le disjoncteur différentiel (RCBO) combine ces deux fonctions, ce qui le rend particulièrement adapté à la protection des circuits individuels dans les tableaux de distribution résidentiels et commerciaux.

Pourquoi la conception compacte des disjoncteurs différentiels est importante

L'espace disponible sur les tableaux de distribution à rails DIN étant limité, les dimensions des différents appareils utilisés dans l'armoire devront être prises en compte lors de la conception si de nouveaux circuits ou dispositifs de protection sont nécessaires.

Les disjoncteurs différentiels compacts permettent de gagner de la place pour la protection des circuits, contrairement aux modèles plus volumineux. C'est particulièrement important lors de rénovations, dans les appartements et les tableaux électriques de petite taille où il est impossible de modifier ou d'agrandir l'armoire électrique.

Toutefois, la conception ne doit pas être évaluée uniquement en fonction de sa taille compacte. Il convient également de prendre en compte des facteurs clés tels que le câblage et l'accès aux bornes, la dissipation thermique et les futures mises à niveau du circuit.

Solutions RCBO compactes GACIA

Fondée en 2002, GACIA est spécialisée dans la recherche, la fabrication et la commercialisation de disjoncteurs basse tension. Son offre comprend des disjoncteurs miniatures (MCB), des disjoncteurs différentiels (RCCB), des disjoncteurs différentiels avec protection contre les surintensités (RCBO), des disjoncteurs à module de puissance (MCCB) et des disjoncteurs intelligents utilisés pour la distribution électrique dans les applications résidentielles, commerciales et industrielles.

Dans la gamme professionnelle P, GACIA propose différentes configurations de disjoncteurs différentiels (RCBO) adaptées aux exigences de protection et d'installation. Par exemple, les modèles compacts PL8M1N et PL8M2 en font partie.

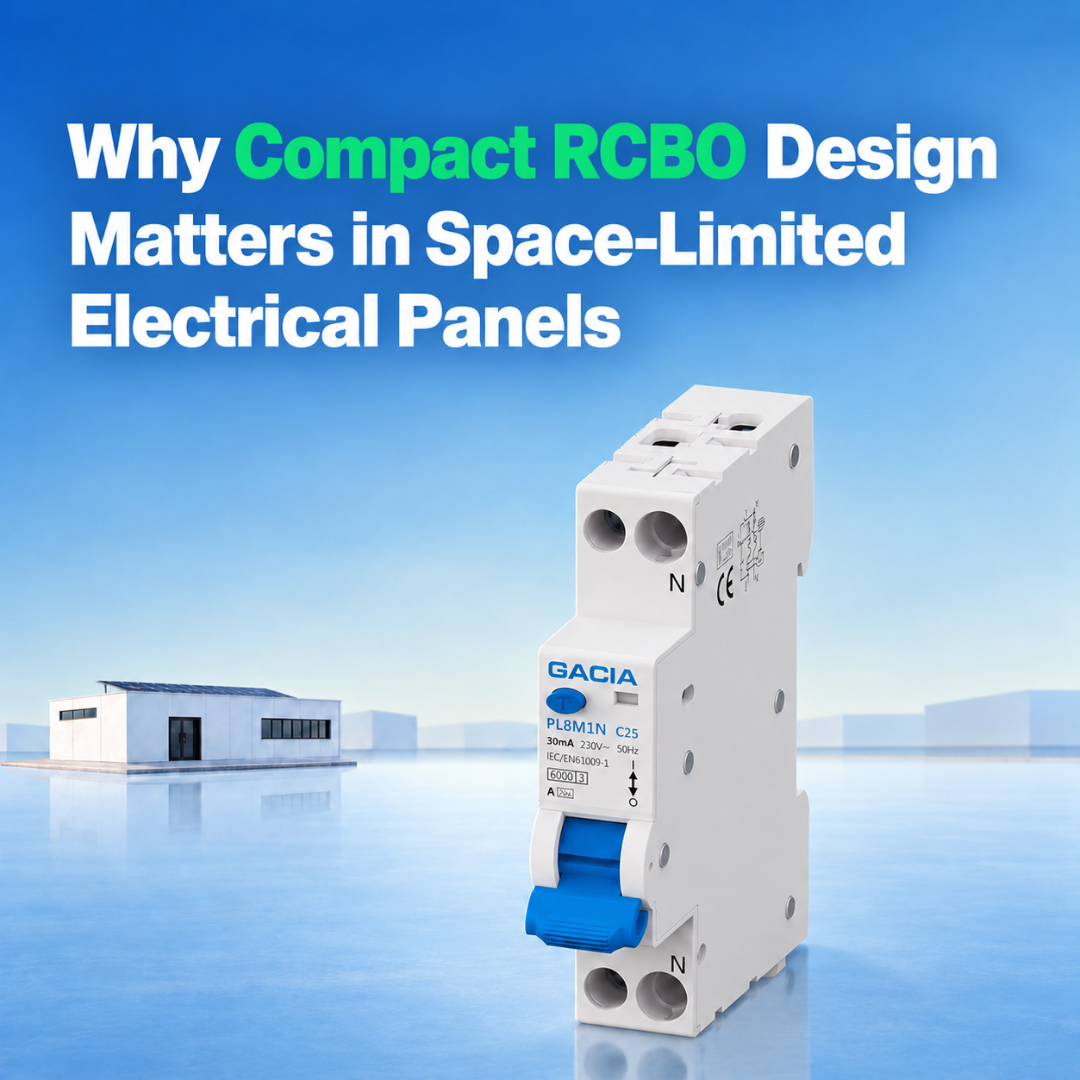

GACIA PL8M1N 18 mm RCBO

Le GACIA PL8M1N est conçu pour les applications où l'espace disponible sur le rail DIN est limité. Sa configuration 1P+N et sa largeur de seulement 18 mm en font un produit idéal pour les petits tableaux de distribution résidentiels et les projets de rénovation.

Le disjoncteur différentiel PL8M1N est conçu pour des courants de 6 A à 25 A et possède un pouvoir de coupure de 6 kA. Il est disponible en classes de déclenchement B et C, ainsi qu'en versions AC et A. Les valeurs de courant différentiel résiduel nominales sont de 30 mA, 100 mA et 300 mA. Il est conforme à la norme IEC/EN 61009-1.

GACIA affirme que la conception de son produit de 18 mm permet de gagner jusqu'à 50 % d'espace d'installation par rapport à son produit traditionnel d'origine. Le PL8M1N peut ainsi être installé dans certains tableaux de distribution existants sans nécessiter d'armoires plus volumineuses.

Utilisant une conception RCBO électromagnétique, cet article intègre la protection contre les courants de fuite à la terre, les surintensités et les courts-circuits dans une unité compacte.

GACIA PL8M2 2P RCBO

Le GACIA PL8M2 peut également être utilisé dans la série professionnelle P disjoncteur basse tension pour les applications nécessitant une configuration à deux pôles.

Le PL8M2 est un disjoncteur différentiel électromagnétique (RCBO) dont le courant nominal varie de 6 A à 40 A. Il offre un pouvoir de coupure standard de 6 kA sur la plage 6 A-40 A, tandis que les versions sélectionnées de 6 A à 16 A ont un pouvoir de coupure de 10 kA.

L'appareil fonctionne sous une tension de 230/400 volts avec les caractéristiques de déclenchement B et C, tandis qu'une gamme d'options de courant résiduel est proposée – 30, 100 et 300 mA avec les types de sensibilité AC et A.

Le PL8M2 est conforme à la norme IEC/EN 61009-1 et porte les marquages ​​CE et KEMA. Sa conception électromagnétique intègre une fonction différentielle, ainsi qu'une protection thermique et une protection contre les courts-circuits magnétiques, ce qui le rend adapté à diverses applications basse tension, notamment résidentielles, commerciales et industrielles.

PL8M1N vs PL8M2 : Des solutions différentes pour des panneaux différents

Bien que les deux produits soient des disjoncteurs différentiels (RCBO), les PL8M1N et PL8M2 répondent à des exigences d'installation différentes.

Le PL8M1N privilégie un encombrement minimal. Sa configuration 1P+N tient dans un seul module de 18 mm et supporte des courants jusqu'à 25 A, avec un pouvoir de coupure de 6 kA. Ce format compact est particulièrement pratique pour les petits tableaux électriques résidentiels ou les travaux de rénovation où l'espace est limité sur les rails DIN.

Le PL8M2 est un transformateur bipolaire (2P), ce qui lui confère un courant nominal de 40 A. Certaines configurations à courant inférieur peuvent atteindre un pouvoir de coupure maximal d'environ 10 kA. Il offre ainsi une plus grande flexibilité lorsqu'une configuration bipolaire est requise.

Bien que les deux options d'équipement offrent une protection combinée contre les courants de fuite à la terre et les surintensités, le choix de l'option appropriée dépendra des exigences particulières de l'installation électrique, de la structure des poteaux, des caractéristiques du courant de défaut et de l'espace disponible dans le tableau.

Disjoncteur différentiel (RCBO) ou disjoncteur miniature dans les panneaux compacts

Le disjoncteur miniature est l'un des dispositifs les plus utilisés pour la protection contre les surcharges et les courts-circuits dans les circuits terminaux. Lorsqu'une protection différentielle est également requise, les concepteurs peuvent soit intégrer le disjoncteur miniature avec un disjoncteur différentiel résiduel (DDR), soit choisir un disjoncteur différentiel avec protection contre les surintensités (DDR) qui combine les deux fonctions de protection.

Cela ne signifie pas qu'un disjoncteur différentiel (RCBO) doive remplacer un disjoncteur magnétothermique (MCB). Il est essentiel de mettre en place un système de protection adapté pour garantir à la fois son efficacité et la sécurité de l'installation.

Néanmoins, dans un tableau électrique où l'espace est limité, il est possible d'utiliser un disjoncteur différentiel compact pour réduire le nombre de dispositifs de protection nécessaires par circuit.

Pourquoi les disjoncteurs différentiels compacts sont utiles dans les projets de rénovation

Les projets de rénovation concernent souvent les anciens tableaux de distribution, ce qui réduit l'espace disponible. Cependant, l'installation de nouveaux équipements, de nouveaux câblages ou de mesures de protection renforcées peut permettre d'augmenter le nombre d'appareils à installer.

Ce problème peut être résolu grâce à un petit disjoncteur différentiel (RCBO) sans augmenter la taille du coffret. Par exemple, le PL8M1N est conçu au format 1P+N 18 mm et est destiné, selon GACIA, aux rénovations où il peut être installé dans les coffrets de distribution existants.

Lorsqu'un projet exige une configuration à 2 pôles ou plus, le PL8M2 offre une solution alternative. Il remplit cette fonction tout en conservant les capacités de double protection d'un disjoncteur différentiel.

Quels sont les points à vérifier lors du choix d'un disjoncteur différentiel (RCBO) ?

La taille est importante ; cependant, elle ne doit être qu’un des facteurs à prendre en compte lors du choix d’un disjoncteur différentiel. Lors du choix d’un disjoncteur différentiel, il faut tenir compte des éléments suivants :

• Courant nominal
• Tension nominale
• Courant résiduel de fonctionnement
• Capacité de rupture
• Nombre de poteaux
• Caractéristiques de déclenchement B ou C
• sensibilité au courant résiduel de type AC ou de type A
• Normes de produits applicables
• Espace disponible pour rail DIN et câblage

Le pouvoir de coupure est primordial. L'appareil choisi doit présenter le courant de court-circuit nominal approprié au lieu d'installation. Une erreur fréquente consiste à opter pour le modèle le moins puissant sans tenir compte de ses caractéristiques électriques.

L'espace disponible sur le panneau est supérieur à la largeur de l'appareil.

L'utilisation d'un disjoncteur différentiel de 18 mm peut s'avérer très compacte, mais il est important de prendre en compte le câblage et l'accessibilité lors de la conception d'un bon panneau.

Il est nécessaire de prévoir un espace suffisant pour le cheminement et le raccordement des conducteurs, et de garantir l'accessibilité des appareils pour leur installation, leurs tests et leur maintenance. Les concepteurs doivent également anticiper la nécessité éventuelle d'installer des circuits supplémentaires ultérieurement.

C’est pourquoi les dispositifs de protection compacts revêtent une grande importance lorsqu’ils sont intégrés à un agencement de tableau de distribution bien conçu, plutôt que d’être utilisés uniquement dans le but d’installer un maximum d’appareils sur un rail DIN.

Conception compacte sans compromettre les exigences de sélection

Même si le boîtier est plus petit, il n'est pas nécessaire de vérifier les spécifications électriques. Le disjoncteur différentiel doit toujours satisfaire aux critères de protection du circuit ainsi qu'à la norme de produit applicable.

Les dispositifs tels que les GACIA PL8M1N et PL8M2 illustrent la diversité des modèles de disjoncteurs différentiels (RCBO) conçus pour différentes applications. Le PL8M1N privilégie la compacité, tandis que le PL8M2 met l'accent sur une conception bipolaire avec un courant nominal plus élevé et des caractéristiques de coupure améliorées.

Au lieu de choisir un disjoncteur différentiel (RCBO) uniquement en fonction de sa taille, les acheteurs doivent sélectionner le disjoncteur différentiel approprié en fonction du circuit et des conditions d'installation.

Conclusion

La mise en œuvre d'une conception compacte pour un disjoncteur différentiel avec protection contre les surcharges est essentielle car elle permet aux fabricants et installateurs de tableaux électriques d'utiliser efficacement l'espace disponible sur les rails tout en intégrant les fonctions de protection contre les surcharges, les défauts à la terre et les courts-circuits dans un seul appareil.

Le GACIA PL8M1N illustre ce concept avec un format 1P+N de 18 mm, des intensités nominales allant de 6 A à 25 A et un pouvoir de coupure de 6 kA. Le PL8M2 va plus loin en proposant une configuration 2P et des intensités nominales jusqu'à 40 A, certains modèles offrant un pouvoir de coupure de 10 kA.

Pour déterminer la quantité nécessaire, il est essentiel de comprendre que le choix d'un disjoncteur différentiel (RCBO) ne doit pas se baser uniquement sur sa taille et son poids. Le consommateur doit prendre en compte des paramètres tels que l'espace disponible dans le tableau électrique, l'intensité nominale, le pouvoir de coupure, les caractéristiques du courant différentiel résiduel et la conception du circuit.
