Qu'est-ce qu'un disjoncteur miniature de type B, de type C et de type D ?
Un disjoncteur miniature (MCB) est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits, évitant ainsi d'endommager le câblage et les équipements connectés. La courbe de déclenchement, représentée par des lettres, est ce qui distingue un MCB d'un autre : elle définit le courant de surtension maximal que le disjoncteur peut tolérer avant de se déclencher. Autrement dit, cette courbe permet au disjoncteur d'adapter son comportement à la charge qu'il protège.

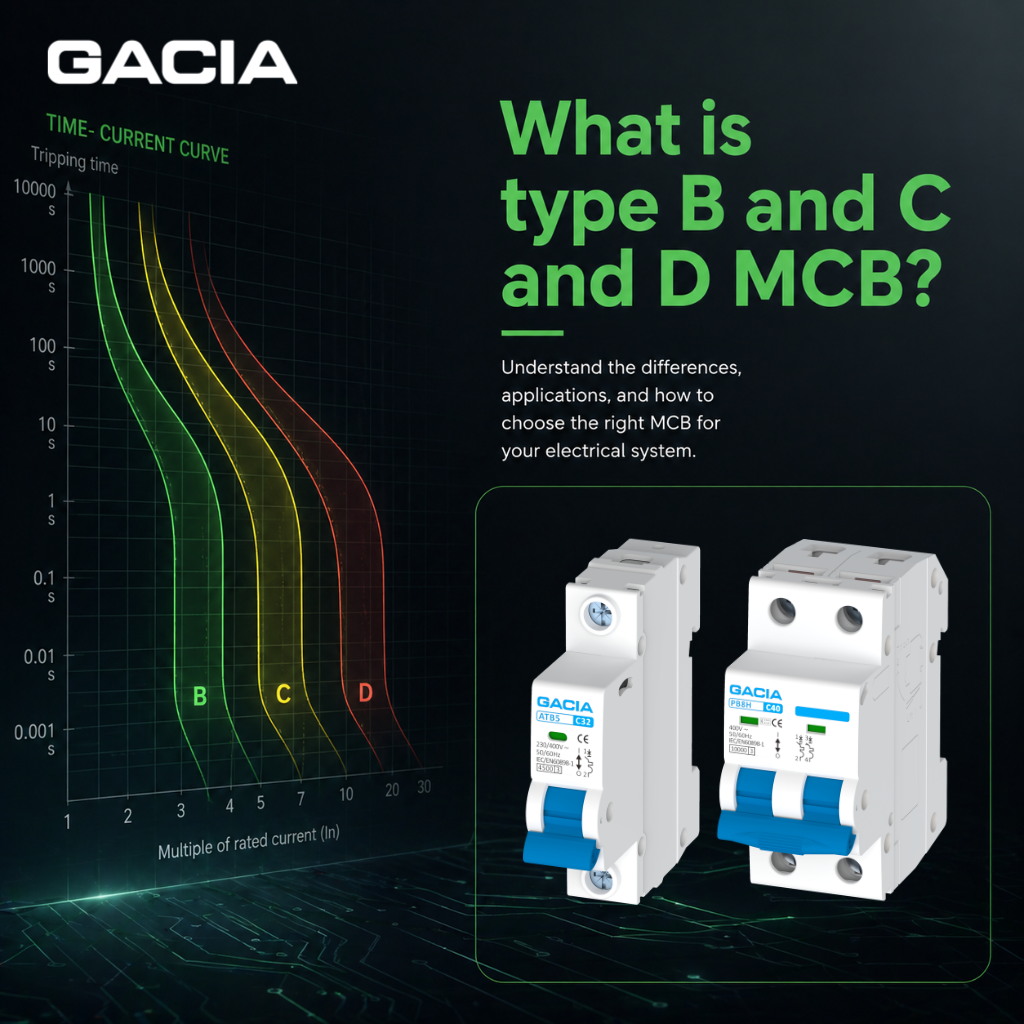

Les disjoncteurs de type B, C et D sont les plus couramment utilisés dans les installations basse tension. Un disjoncteur de type B se déclenche entre 3 et 5 fois son courant nominal, ce qui le rend adapté aux circuits présentant un courant d'appel relativement faible, comme les charges résistives. Un disjoncteur de type C se déclenche entre 5 et 10 fois son courant nominal et est généralement utilisé lorsque le courant d'appel est modéré, par exemple dans les circuits commerciaux ou industriels avec des charges inductives. Un disjoncteur de type D se déclenche entre 10 et 14 fois son courant nominal et est conçu pour les applications présentant des courants d'appel très élevés, comme les moteurs et autres charges exigeantes similaires.
La différence pratique réside dans le comportement du disjoncteur au démarrage et en cas de défaut. Une courbe trop sensible peut se déclencher intempestivement lors de la mise sous charge, tandis qu'une courbe trop tolérante peut ne pas réagir suffisamment vite aux courants de défaut dangereux. C'est pourquoi le choix de la courbe doit toujours tenir compte des caractéristiques électriques du circuit, et non pas seulement du courant nominal. Choisir le bon type de disjoncteur contribue à améliorer la continuité, la sécurité et la stabilité globale du système.

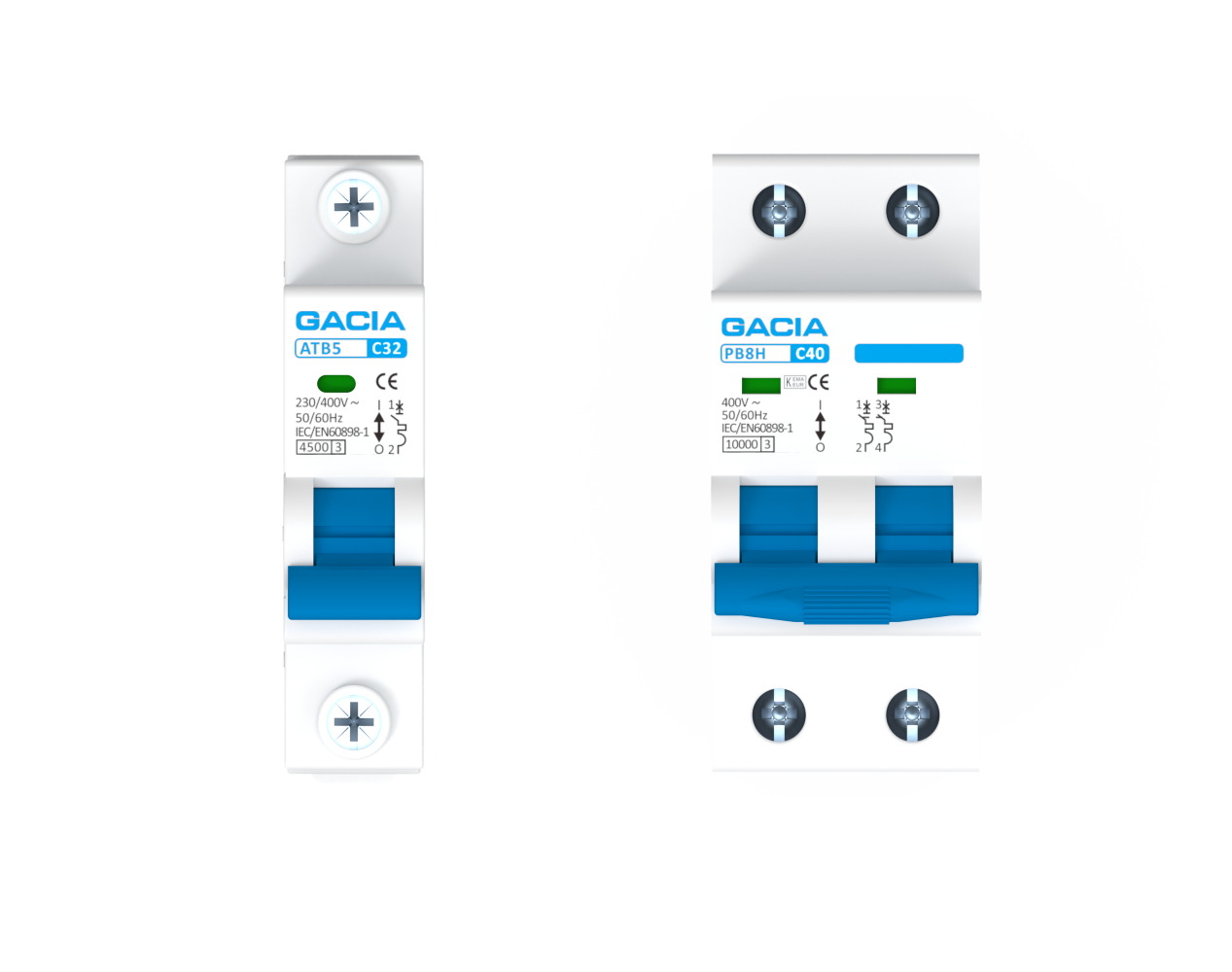

Chez GACIA, nous concevons nos disjoncteurs miniatures (MCB) pour répondre aux besoins concrets de protection des systèmes basse tension grâce à des solutions compactes et fiables. Notre gamme comprend des modèles avec un courant nominal de 1 A à 63 A, un pouvoir de coupure jusqu'à 10 kA et une tension de service jusqu'à 440 V CA. Nous proposons également des configurations modulaires (1P, 2P, 3P, 4P, 1P+N et 3P+N) ainsi que des courbes de déclenchement de type B, C et D pour s'adapter à différentes applications. Pour une installation et une utilisation quotidienne simplifiées, nos disjoncteurs sont équipés d'un montage sur rail DIN, d'un format compact, d'un indicateur d'état transparent et d'une poignée de verrouillage.
En conception électrique moderne, le choix de la courbe de disjoncteur adaptée n'est pas qu'un simple détail technique. Il s'inscrit dans une stratégie de protection globale visant à garantir le fonctionnement sûr et efficace des circuits, avec un minimum d'interruptions. Qu'il s'agisse de la protection résidentielle quotidienne, de la continuité de service des installations commerciales ou d'équipements à forte demande au démarrage, la connaissance des disjoncteurs de type B, C et D permet un choix beaucoup plus précis et fiable.
