Disjoncteur et disjoncteur différentiel : bien choisir le bon modèle
En distribution basse tension, la question n'est pas tant de savoir quel appareil est le plus important, mais plutôt comment chacun s'intègre à la stratégie de protection. Un disjoncteur miniature (MCB) protège un circuit contre les surcharges et les courts-circuits, tandis qu'un disjoncteur différentiel (RCD) détecte les fuites à la terre et coupe l'alimentation en cas de déséquilibre de courant dangereux. Leurs fonctions étant différentes, leur agencement dépend de l'application et de la conception du tableau électrique. Dans de nombreuses installations, ces appareils sont utilisés conjointement plutôt que de manière interchangeable.
Il est important de noter qu'un DDR ne remplace pas la protection contre les surintensités. Il est généralement installé en série avec un disjoncteur miniature (MCB) ou un fusible, assurant ainsi la protection contre les fuites de courant et contre les surintensités. Dans de nombreux schémas de circuits terminaux, le DDR est placé en amont et les disjoncteurs miniatures (MCB) gèrent les circuits de sortie individuels. Dans d'autres cas, un disjoncteur différentiel (RCBO) combine les deux fonctions en un seul appareil, ce qui simplifie le circuit imprimé et évite la coordination séparée entre deux composants pour ce circuit.
Le point essentiel est la coordination. Lorsque des dispositifs de protection sont installés en série, la sélectivité est primordiale, car le dispositif situé en aval doit éliminer le défaut en premier, dans la mesure du possible. Cela permet d'éviter les déclenchements intempestifs et d'assurer une meilleure stabilité du système. Il est donc préférable d'analyser la charge du circuit, le niveau de défaut et le niveau de protection requis avant de définir la configuration finale.

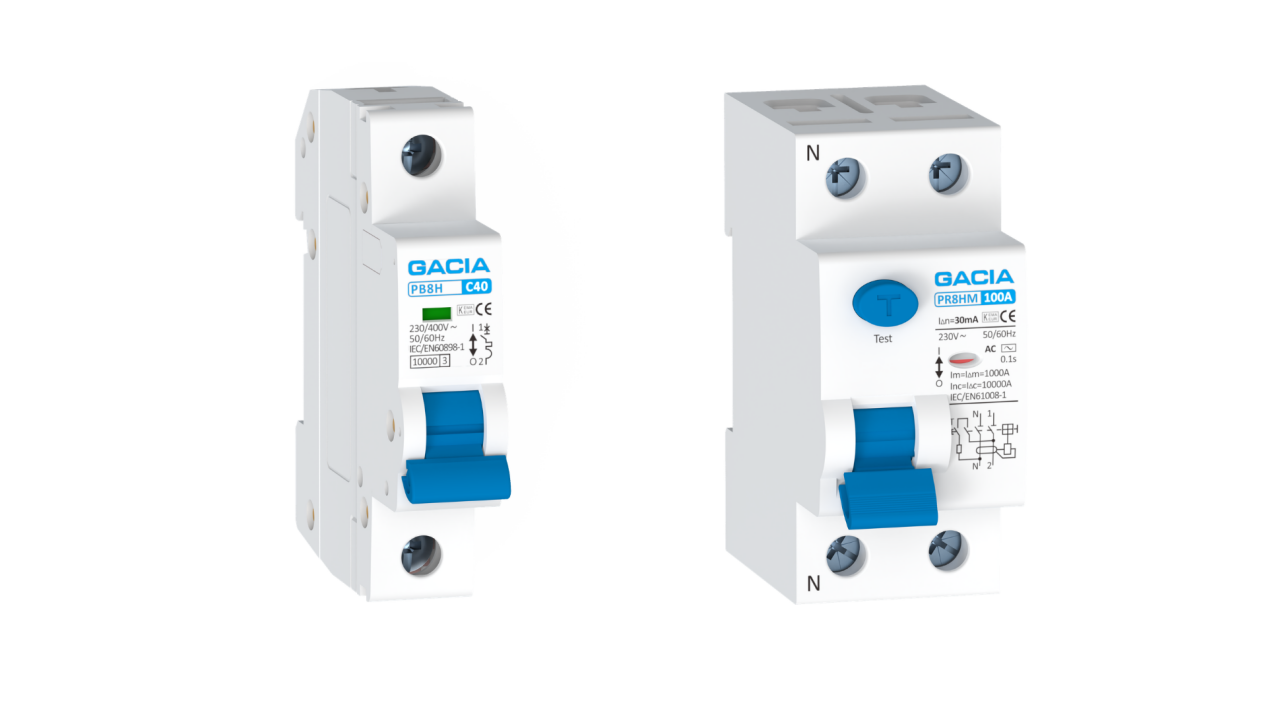

Chez GACIA, nous abordons la protection des circuits sous un angle pratique. Nos disjoncteurs miniatures de la série P sont conçus pour une utilisation dans des tableaux électriques compacts, avec un pouvoir de coupure jusqu'à 10 kA, des intensités nominales de 1 à 63 A et une structure modulaire compacte permettant une installation peu encombrante. Nous privilégions également l'automatisation dans leur conception, ce qui nous permet de garantir une qualité constante et une production efficace pour toute notre gamme basse tension. Côté protection contre les fuites de courant, notre disjoncteur différentiel PR8HM offre un pouvoir de coupure de 10 kA en court-circuit, des versions bipolaires et tétrapolaires, et une sensibilité aux courants de fuite à la terre de type A et aux courants de fuite à la terre alternatifs, ce qui en fait une solution idéale pour les tableaux de distribution modernes.
La meilleure approche consiste à laisser la fonction de protection guider la conception : protection contre les surintensités par disjoncteur miniature, protection contre les fuites de courant par disjoncteur différentiel et un disjoncteur différentiel combiné lorsqu’une solution plus intégrée est préférable. Avec une coordination adéquate, on obtient un système de distribution plus sûr et plus fiable.
