Choisir la protection du circuit en fonction du risque : disjoncteur MCB, RCCB ou RCBO ?

Pour garantir la sécurité des installations électriques, il est essentiel de choisir le bon dispositif de protection. Parmi les options disponibles, les disjoncteurs miniatures (MCB), les disjoncteurs différentiels (RCCB) et les disjoncteurs différentiels avec protection contre les surintensités (RCBO) sont les plus courants. Comprendre leurs différences et leurs applications vous permettra de choisir la meilleure protection pour vos besoins spécifiques.

Comprendre les bases : disjoncteur miniature (MCB), disjoncteur différentiel (RCCB) et disjoncteur différentiel (RCBO).

Disjoncteur miniature (Un disjoncteur miniature (MCB) est conçu pour protéger les circuits électriques contre les surintensités, notamment celles dues aux courts-circuits ou aux surcharges. Il coupe automatiquement le courant lorsque celui-ci dépasse une limite prédéfinie. Par exemple, le disjoncteur GACIA ATB6 offre une protection fiable contre les surcharges et les courts-circuits. Avec un pouvoir de coupure de 6 kA, il convient aux installations de distribution résidentielles et commerciales légères, incluant l'éclairage, les prises et les circuits de dérivation. Sa conception modulaire sur rail DIN facilite également son installation et son remplacement dans les tableaux électriques standard.

Disjoncteur différentiel (Le disjoncteur différentiel (DDR) GACIA PR8HM est conçu pour détecter les défauts à la terre. Il coupe le circuit dès qu'il détecte une différence entre les conducteurs de phase et de neutre, indiquant un courant de fuite potentiel susceptible de provoquer des chocs électriques. Ce disjoncteur assure une protection dédiée contre les courants de fuite à la terre et les fuites de courant, contribuant ainsi à réduire les risques de chocs électriques et autres dangers liés aux défauts d'isolation. Disponible avec différentes valeurs de courant nominal et de courant différentiel, il convient aux applications résidentielles, commerciales et aux tableaux de distribution nécessitant une protection supplémentaire contre les fuites de courant.

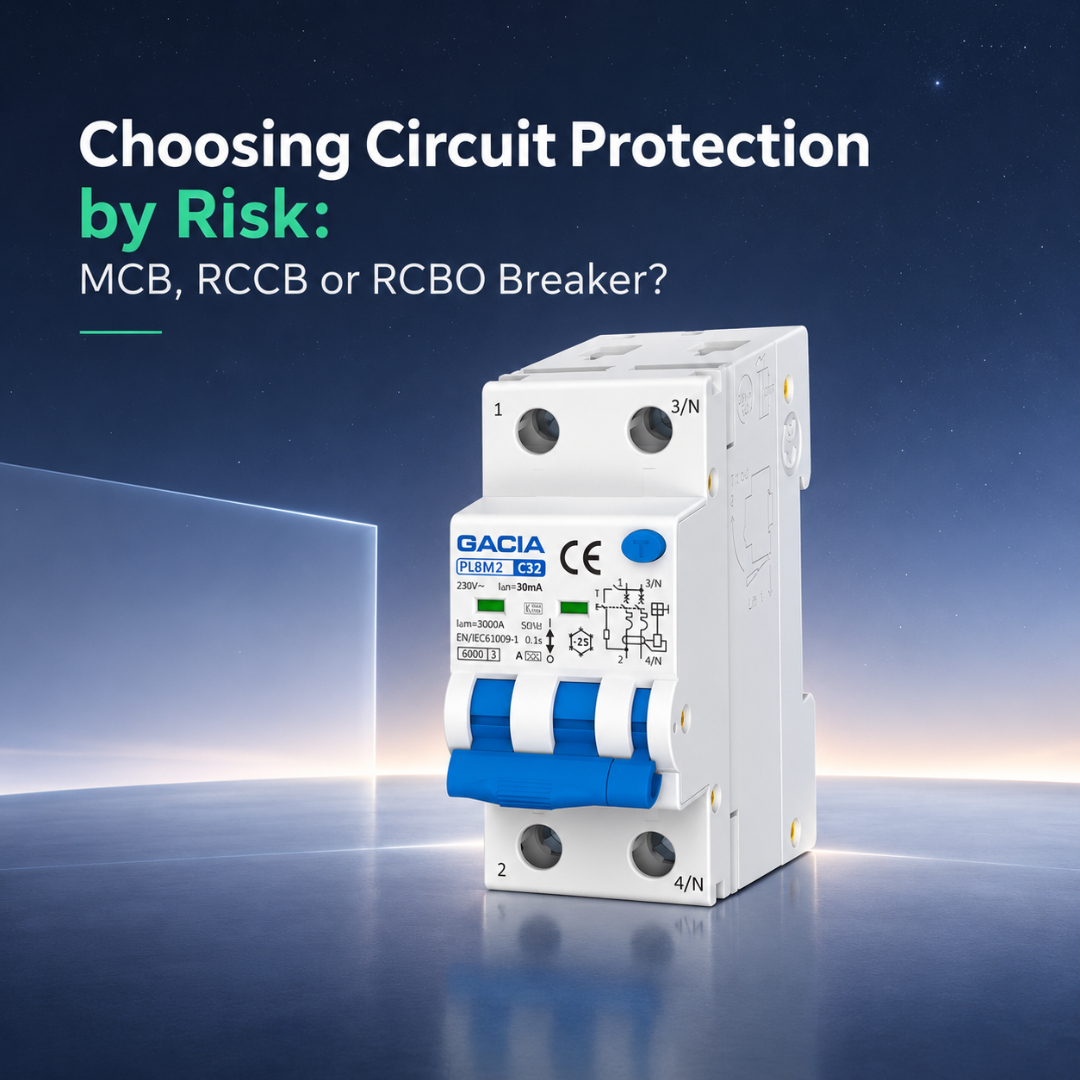

Disjoncteur différentiel avec protection contre les surcharges (Le disjoncteur différentiel (RCBO) combine les fonctionnalités des disjoncteurs miniatures (MCB) et différentiels (RCCB). Il assure une protection complète contre les surintensités et les défauts à la terre dans un seul appareil, ce qui en fait la solution idéale pour la protection globale des circuits. Le disjoncteur différentiel GACIA PL8M2 / PL8M4 intègre la protection contre les surcharges, les courts-circuits et les courants de fuite à la terre. Disponible en versions 2P et 4P, cette série offre une solution pratique pour les circuits nécessitant une protection contre les surintensités et les courants de fuite. Sa conception intégrée simplifie l'agencement des tableaux de distribution tout en assurant une protection renforcée pour chaque circuit.

Quelle est la différence entre un disjoncteur miniature (MCB), un disjoncteur différentiel (RCCB) et un disjoncteur différentiel (RCBO) ?

La principale différence réside dans le type de protection offert par chaque appareil. Les disjoncteurs miniatures (MCB) protègent contre les surintensités, tandis que les disjoncteurs différentiels (RCCB) gèrent les défauts à la terre. Les disjoncteurs différentiels avec protection contre les surintensités (RCBO) offrent les deux types de protection. Par exemple, dans les zones à risque élevé d'électrocution ou lorsque l'espace est limité, un disjoncteur différentiel avec protection contre les surintensités (RCBO) peut s'avérer plus approprié car il intègre deux fonctions de protection.

Applications et cas d'utilisation

Lors du choix entre ces dispositifs, tenez compte des exigences spécifiques de votre application. Les disjoncteurs miniatures (MCB) sont souvent utilisés dans les installations résidentielles où la protection contre les surcharges de circuit est primordiale. Pour les environnements où la protection des personnes contre les chocs électriques est essentielle, les disjoncteurs différentiels (RCCB) sont recommandés. Dans les contextes exigeant une protection complète, les disjoncteurs différentiels avec protection contre les surtensions (RCBO) offrent une combinaison de mesures de sécurité dans un seul dispositif pratique.

Comment choisir entre un disjoncteur miniature (MCB), un disjoncteur différentiel (RCCB) et un disjoncteur différentiel (RCBO) ?

Choisir le disjoncteur approprié implique d'évaluer à la fois l'environnement électrique et les risques spécifiques encourus :

• Pour la protection contre les surintensités uniquement : privilégiez les disjoncteurs miniatures si le principal problème est la surcharge du circuit.
• Pour la protection contre les défauts à la terre : installez des disjoncteurs différentiels (RCCB) dans les situations où la sécurité des personnes contre les défauts à la terre est cruciale.
• Pour une protection complète : optez pour les disjoncteurs différentiels (RCBO) lorsque vous avez besoin d’une protection contre les surintensités et les défauts à la terre sans compromettre l’espace.

Autres facteurs à prendre en compte

Outre les besoins de protection de base, il convient de prendre en compte des facteurs tels que la complexité de l'installation, les exigences de maintenance et les conditions environnementales. Pour une fiabilité et des performances optimales à long terme, la qualité et la réputation de la marque de ces disjoncteurs peuvent également influencer la décision.

Une analyse comparative comme celle comparant un disjoncteur différentiel (RCBO) à un disjoncteur magnétothermique (MCB) permet de comprendre les scénarios dans lesquels chaque appareil excelle, facilitant ainsi un choix éclairé.

De plus, consulter un électricien certifié permet de s'assurer que la solution choisie respecte toutes les normes réglementaires et les exigences opérationnelles spécifiques.

Le choix judicieux d'un disjoncteur améliore non seulement la sécurité d'une installation, mais favorise également l'efficacité énergétique et la durée de vie des équipements.

En conclusion, le choix d'un disjoncteur miniature (MCB), d'un disjoncteur différentiel (RCCB) ou d'un disjoncteur différentiel avec protection contre les surintensités (RCBO) doit reposer sur une évaluation approfondie des besoins de l'installation électrique, des risques potentiels et du niveau de protection requis. Bien que chaque dispositif présente des avantages distincts, la compréhension de leurs fonctionnalités spécifiques permet aux utilisateurs de protéger efficacement leurs installations électriques.
