Application de l'isolateur : fonctions, utilisations et guide de sélection
Un sectionneur est un dispositif de commutation essentiel aux systèmes électriques basse tension, dont la fonction est de déconnecter un circuit ou une partie d'une installation de l'alimentation électrique. En termes simples, définition d'un isolateurOn peut donc affirmer qu'il assure une isolation électrique permettant d'effectuer les opérations d'entretien, d'inspection ou de réparation après la déconnexion du circuit.
L'isolateur n'est pas conçu principalement pour assurer une protection automatique contre les surcharges ou les courts-circuits, contrairement à un disjoncteur. En revanche, sa fonction première est de créer un point de déconnexion entre l'équipement électrique ou le circuit sous-jacent.nL'alimentation électrique et les dispositifs de protection sont donc fréquemment utilisés avec des interrupteurs plutôt qu'avec des disjoncteurs miniatures (MCB) ou des disjoncteurs à corps de papillon (MCCB).
GACIA, spécialisée dans les équipements de protection électrique basse tension, propose une variété de dispositifs de protection et de commutation de circuits destinés aux applications résidentielles, commerciales et industrielles, notamment des disjoncteurs miniatures (MCB), des disjoncteurs différentiels (RCCB), des disjoncteurs différentiels avec protection contre les surtensions (RCBO), des disjoncteurs à module de puissance (MCCB), des disjoncteurs intelligents, des sectionneurs, etc.
Application de l'isolateur dans les systèmes électriques
Les sectionneurs sont couramment utilisés dans les systèmes de distribution électrique pour assurer une déconnexion sûre avant les travaux de maintenance ou d'entretien.
Les sectionneurs sont utilisés dans les tableaux de distribution pour isoler certaines parties d'une installation de l'alimentation électrique. Ainsi, les électriciens et le personnel de maintenance peuvent intervenir sur les équipements situés en aval une fois le circuit isolé.
Les sectionneurs sont fréquemment utilisés avec les machines, les panneaux de commande et les équipements de production dans les sites industriels. Avant toute intervention de maintenance, il est possible de mettre le sectionneur sur la position OFF, coupant ainsi l'alimentation électrique de l'équipement.
Les établissements commerciaux peuvent également utiliser des dispositifs d'isolation dans les tableaux de distribution, les systèmes de chauffage, de ventilation et de climatisation, les systèmes d'éclairage et diverses autres applications électriques nécessitant des circuits séparés.
Une autre application importante est l'isolation sectionnelle. Grâce à l'isolateur, une section ou un circuit donné peut être isolé du reste du système électrique sans pour autant couper complètement l'alimentation électrique.
Cela signifie que l'isolateur est idéal lorsque la flexibilité des opérations de maintenance et une séparation nette des circuits sont requises.
Définition et fonction principale de l'isolateur
Une clarté définition d'isolateur devrait se concentrer sur sa fonction principale : l'isolation électrique.
Un sectionneur est un appareil de commutation à commande manuelle servant à isoler un circuit de son alimentation électrique. Son rôle principal est de créer une situation sécurisée permettant d'effectuer des opérations de maintenance, d'inspection ou de réparation.
Contrairement à un disjoncteur classique, un disjoncteur miniature (MCB) est conçu pour protéger contre les surcharges et les courts-circuits. En cas de courant anormal, le MCB se déclenche automatiquement.
Un sectionneur est généralement utilisé intentionnellement par l'opérateur. Sa fonction n'est pas de remplacer un disjoncteur de protection.
Cela signifie que les deux appareils peuvent remplir des fonctions différentes au sein du même système électrique :
- Isolateur : isolation et déconnexion du circuit
- Disjoncteur miniature (MCB) : protection contre les surcharges et les courts-circuits
- MCCB: protection et commutation pour les applications à courant élevé
Il est essentiel de connaître ces différences lors de la conception ou du choix d'équipements pour un système de distribution basse tension.

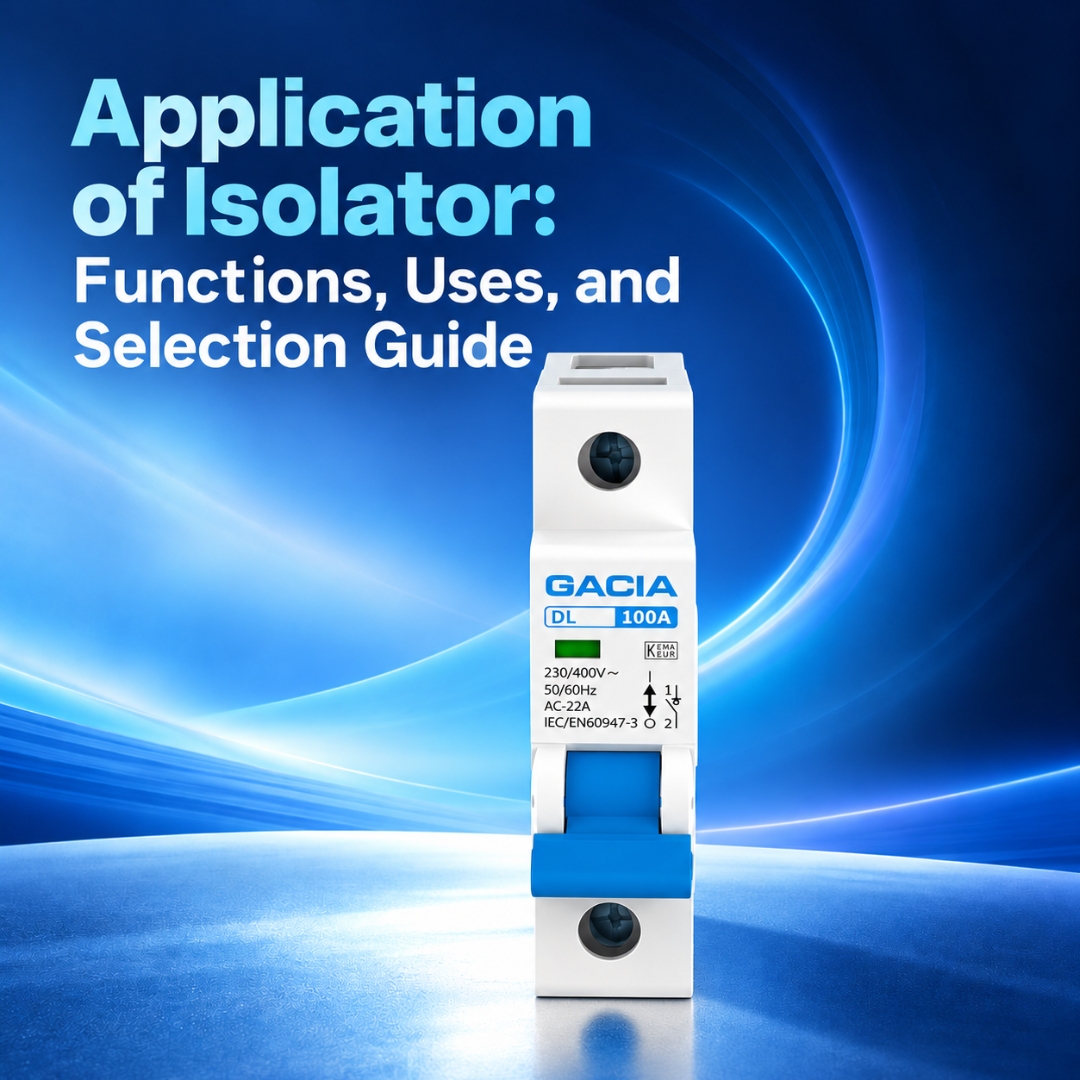

Isolateur professionnel GACIA DL série P
L'isolateur DL Professional série P fait partie de la gamme de produits GACIA et est utilisé pour l'isolation des circuits basse tension.
Ce produit peut être utilisé lorsque l'ouverture des circuits est nécessaire pour des opérations de maintenance, d'inspection ou d'entretien. Il est applicable dans la distribution électrique et d'autres contextes industriels où sa fonction principale est la mise hors tension et l'isolation des circuits électriques.
GACIA propose également différents types de disjoncteurs miniatures et d'isolateurs, permettant aux utilisateurs de connecter les dispositifs de déconnexion de circuit avec le type de solutions de protection approprié en fonction des exigences du système électrique.
Sélection de l'isolateurQuels éléments doivent être pris en compte ?
Le choix approprié d'un isolateur doit se baser sur les exigences du système et de l'application, et non pas uniquement sur des valeurs nominales plus élevées.
L'un des premiers facteurs à prendre en compte est le courant nominal. L'isolateur choisi doit pouvoir supporter le courant circulant dans le circuit.
Le deuxième facteur est la tension nominale. La tension nominale de l'isolateur doit être compatible avec le système électrique dans lequel il est destiné à être utilisé.
Le nombre de pôles est également un facteur important. Selon la conception du circuit, un sectionneur monophasé (1P), biphasé (2P), triphasé (3P) ou tétraphasé (4P) peut être nécessaire. La disposition des pôles est déterminée par la manière dont les conducteurs doivent être séparés dans l'installation.
Le mode d'installation doit être pris en compte. Dans les tableaux de distribution, la compatibilité avec les rails DIN, l'espace disponible sur le panneau, la configuration du câblage et la disposition des bornes sont autant d'éléments qui influencent le choix du produit.
Un autre élément à prendre en compte est l'application envisagée. Chaque type d'installation présenté sur la figure 1 possède ses propres exigences en termes d'intensité nominale, de configuration du circuit, de fréquence de commutation et d'espace d'installation.
Le choix d'un sectionneur doit être effectué en même temps que celui des dispositifs de protection du circuit. En effet, un sectionneur n'est généralement pas conçu pour protéger contre les surintensités ; le circuit peut donc nécessiter un disjoncteur miniature (MCB), un disjoncteur de puissance (MCCB), un fusible ou un autre dispositif de protection.
Isolateur vs. Disjoncteur
Les disjoncteurs et les sectionneurs peuvent tous deux ouvrir un circuit électrique, mais ils ont des fonctions différentes.
Un disjoncteur est conçu pour détecter les défaillances électriques et couper le courant le cas échéant. Un sectionneur sert principalement à assurer une déconnexion volontaire.
C’est pourquoi il est essentiel de ne pas considérer ces deux dispositifs comme similaires. De nombreux systèmes basse tension utilisent simultanément les deux afin d’assurer à la fois une protection contre les défauts et une isolation adéquate.
Conclusion
Un isolateur remplit une fonction basique mais cruciale dans les systèmes électriques basse tension en offrant un moyen spécialisé de déconnecter un circuit électrique de sa source d'alimentation.
La connaissance et la compréhension des isolateurs permettent de définir précisément ce qu'est un isolateur, ainsi que d'appréhender certains aspects à prendre en compte lors du choix d'un isolateur.
GACIA fournit des isolateurs ainsi qu'une vaste gamme de produits de protection des circuits basse tension qui aident les consommateurs à créer des systèmes électriques pour des applications spécifiques avec protection, commutation et isolation.
