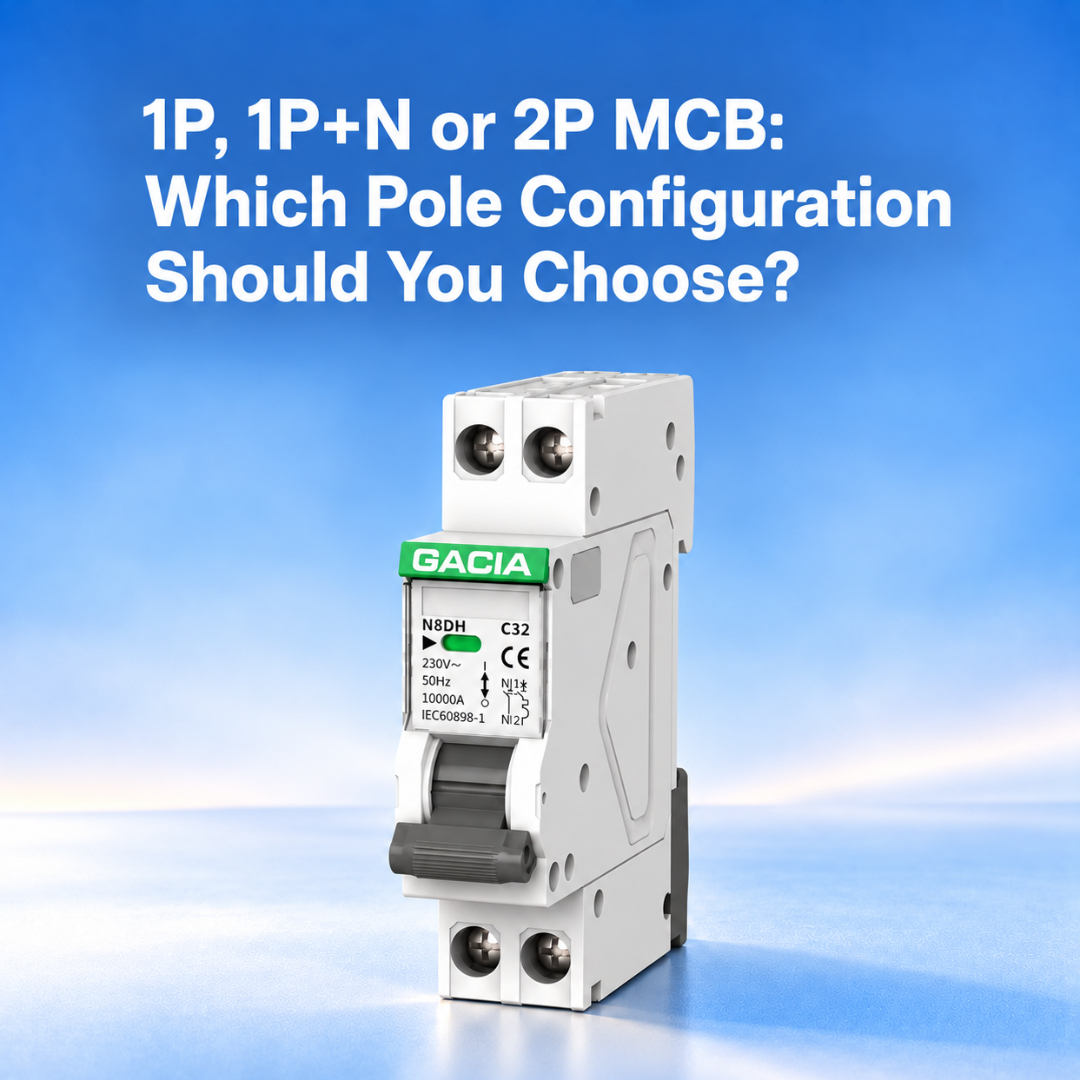

Disjoncteur 1P, 1P+N ou 2P : quelle configuration de pôles choisir ?
Le choix du type de disjoncteur (monopolaire ou bipolaire) est essentiel pour comprendre le fonctionnement et la coupure d'un circuit. Ce choix dépend de divers facteurs opérationnels tels que la présence de neutre, les exigences d'installation et le système électrique, et non pas seulement de la règle, souvent admise, selon laquelle un plus grand nombre de pôles permet une coupure plus rapide.
En connaissant ces différences, les entrepreneurs, les fabricants de tableaux électriques et les acheteurs peuvent s'assurer de choisir le disjoncteur miniature approprié pour une utilisation dans les applications résidentielles, commerciales et toute autre application basse tension.
Que signifient 1P, 1P+N et 2P ?
Un disjoncteur monophasé miniature protège et coupe l'un des conducteurs. Il est principalement utilisé dans les circuits où seul le conducteur de phase doit être interrompu.
Un disjoncteur monophasé 1P+N fonctionne en coupant simultanément la phase et le neutre. Bien que la protection contre les surintensités s'exerce principalement sur le conducteur de phase, cette conception permet de couper les deux phases et offre un appareil compact.
Un disjoncteur bipolaire miniature permet de couper simultanément deux pôles. Selon son type et l'installation électrique, il peut être utilisé lorsqu'il est nécessaire de déconnecter deux conducteurs en même temps. Il est recommandé aux clients de consulter les spécifications du fabricant pour comprendre le fonctionnement de chaque pôle.
Comment choisir la bonne configuration de poteaux
Le premier point à considérer est le système électrique. Pour la plupart des circuits monophasés, il existe des options de type 1P, 1P + N et 2P. disjoncteurs miniatures, chacun répondant à des besoins différents en matière d'isolation et de câblage.
Si une coupure du neutre est nécessaire, un disjoncteur 1P + N ou un disjoncteur 2P approprié peut être plus adapté qu'un disjoncteur 1P classique. Il est impératif de toujours vérifier les normes électriques locales, car les critères de coupure et les exigences relatives à la coupure du neutre varient selon le marché et l'utilisation.
Un autre facteur à prendre en compte est l'espace disponible dans le tableau électrique. Un disjoncteur compact 1P+N peut effectuer la commutation de phase et de neutre simultanément sans nécessiter la largeur d'une installation standard à deux modules.
Options de disjoncteurs GACIA pour différentes exigences de poteaux
GACIA propose des disjoncteurs miniatures (MCB) avec différentes configurations de pôles pour répondre aux besoins des différents types de tableaux de distribution.
L'entreprise a été créée en 2002 et exporte disjoncteurs basse tension dans plus de 60 pays et régions.
Disjoncteur miniature professionnel GACIA PB8H série P
Le GACIA PB8H est parfaitement adapté aux applications exigeant une grande flexibilité dans la configuration des pôles. Ce dispositif est disponible en plusieurs configurations : 1P, 1P+N, 2P, 3P, 3P+N et 4P, permettant ainsi aux utilisateurs d’intégrer la même gamme de produits dans différents types d’armoires électriques.
Le disjoncteur PB8H est utilisé pour des courants nominaux allant de 1 A à 63 A et offre un pouvoir de coupure de 10 kA. Il possède des caractéristiques de déclenchement de type B, C et D et est conforme à la norme IEC/EN 60898-1.
Pour les acheteurs qui examinent les différences entre les options 1P, 1P+N et 2P, le PB8H illustre comment il est possible de sélectionner différentes configurations de pôles sur une seule plateforme MCB en fonction des spécifications d'une installation et du schéma électrique de la ligne.
Disjoncteur miniature compact GACIA N8DH 1P+N
Pour les configurations où l'espace est limité, GACIA N8DH propose une solution adaptée : la configuration 1P+N. Celle-ci permet d'intégrer une configuration 1P+N dans la largeur d'un seul module, optimisant ainsi l'espace disponible sur le rail DIN.
Le disjoncteur N8DH est disponible dans une gamme de 1 A à 32 A avec un pouvoir de coupure de 6 kA. Ses principales caractéristiques résident dans ses déclenchements de type B et C. Conforme à la norme IEC/EN 60898-1, il est compatible avec les applications 230 V CA.
Le N8DH est donc utile dans les situations nécessitant une commutation de phase et de neutre, malgré les contraintes d'espace dans un tableau de distribution.
1P vs 1P+N vs 2P : Quels sont les points à prendre en compte par les acheteurs ?
Si vous devez uniquement mettre sous tension ou protéger un conducteur de phase, un disjoncteur monophasé (1P) est la solution la plus simple. En revanche, le disjoncteur monophasé + neutre (1P+N) coupe simultanément le neutre et assure une protection contre les surintensités, principalement sur le conducteur de phase.
Un disjoncteur bipolaire peut couper le circuit simultanément sur deux pôles et est souvent requis par certaines spécifications de conception ou techniques d'installation. Il convient toutefois de toujours vérifier la configuration précise de la protection pour chaque pôle mentionnée dans la fiche technique fournie avec le produit.
Le choix correct dépend donc de plusieurs facteurs :
- Tension du système et disposition des câbles
- La déconnexion du neutre est-elle nécessaire ?
- Espace disponible pour rail DIN
- Courant nominal
- Capacité de rupture
- Caractéristique de déclenchement
- Normes locales applicables et règles d'installation
Un disjoncteur 1P+N permet-il de gagner de la place dans le panneau électrique ?
La conception du produit pourrait déterminer si tel est le cas. Par exemple, il est possible d'utiliser un disjoncteur monophasé/neutre compact qui combine la protection de phase et la coupure du neutre en un seul appareil.
Le GACIA N8DH utilise, par exemple, une configuration 1P+N dans un format monobloc. Ceci le distingue des systèmes multipolaires plus volumineux qui pourraient nécessiter davantage d'espace sur le rail DIN.
Quelle configuration choisir ?
Il est impossible de trouver une configuration de pôle unique compatible avec tous les circuits. Un disjoncteur monopolaire (1P) convient lorsqu'une seule phase doit être coupée, tandis qu'un disjoncteur monopolaire avec neutre (1P+N) est idéal lorsque le neutre doit également être coupé, et que l'installation est compacte. Dans le cas d'un système nécessitant une coupure bipolaire, un disjoncteur bipolaire (2P) peut être nécessaire.
Lors de l'achat d'un disjoncteur, il est essentiel d'évaluer le système de câblage utilisé, les réglementations locales et les spécificités du produit afin d'éviter de faire un choix basé uniquement sur le nombre de pôles.
Conclusion
La principale différence entre les disjoncteurs 1P, 1P+N et 2P réside dans leur technique de commutation, d'isolation et de protection des conducteurs dans un système électrique.
GACIA propose plusieurs solutions pour répondre à vos besoins. Le PB8H permet une configuration de 1P à 4P. Son courant nominal atteint 63 A et son pouvoir de coupure est de 10 kA. Le N8DH, quant à lui, est un module compact idéal pour les applications 1P + N dans les espaces restreints.
Dans le choix de n'importe quel mini-disjoncteurIl convient de prendre en considération la configuration des pôles ainsi que l'intensité nominale, le pouvoir de coupure, la conception du circuit et les normes électriques applicables.
